Код
НИ.11.12
Редуктор НИ.11.12 призначений для комплектації горизонтальних гноєзбиральних конвеєрів типу ТСН усіх видів (ТСН.2Б, ТСН.3Б, ТСН.160). Також редуктор НИ.11.12 знайшов своє застосування в промислових бетонозмішувачах і в обладнанні для маслобоєнь. У народі називають його "квадратним".
Варіації залежать від нахилу зубів першого швидкохідного ступеня і довжини вихідного вала редуктора. Подовжений варіант вала використовується для горизонтального транспортера типу ТСН.160А з верхнім положенням скребків.
Варіанти редуктора НИ.11.12
Опис варіанта
Код
З прямозубим 1-м ступенем і
стандартним вихідним валом
НИ.11.12-01
З косозубим 1-м ступенем і
стандартним вихідним валом
НИ.11.12-02
З прямозубою 1-ю сходинкою і
подовженим вихідним валом
НИ.11.12-03
З косозубим 1-м ступенем і
подовженим вихідним валом
НИ.11.12-04
Спочатку привід НИ.11.12 був створений і масово випускався Київським заводом імені Лепсе. Аналог цього редуктора НИ.11.12Е також випускався в Латвії на заводі Елгавсельмаш.
Стандартним двигуном для редуктора НИ.11.12 є двигун АИР112МВ6 на 4 кВт і 1000 об./хв. з фланцевим кріпленням.
Технічні характеристики НИ.11.12 [-01-04]
Призначення
ТСН
Номінальний крутний момент
2500 Н-м
Допустиме консольне навантаження
16500 Н
Частота обертання вихідного вала редуктора
14,8 об/хв
Частота обертання вала електродвигуна
1000 об/хв
Потужність електродвигуна
4 кВт
ККД редуктора
0,92
Передавальне відношення
67,5
вага редуктора без двигуна
95 кг
Двигун
АІР112МВ6
Код Ковель
-
Код Галещина
ТСН 00.020
Код Лепсе
НИ.11.12
Код Горіхів
00.92
Відмітні характеристики НИ.11.12-02
Частота обертання вихідного вала редуктора
15,8 об/хв
Передавальне відношення
63,5
Відмітні характеристики НИ.11.12-03
Код Лепсе
НИ.11.12-1
Відмітні характеристики НИ.11.12-04
Частота обертання вихідного вала редуктора
15,8 об/хв
Передавальне відношення
63,5

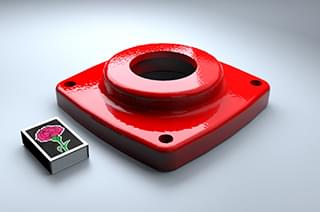

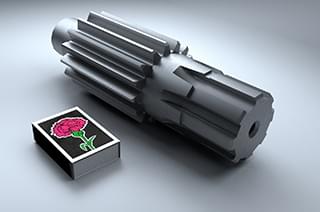

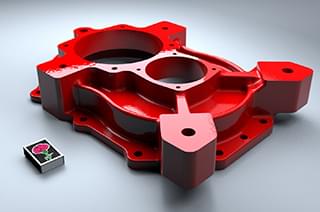

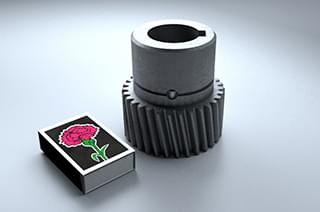

Схема редуктора НИ.11.12
Схема клікабельна. Нижче ви можете вибрати конкретну запчастину.
