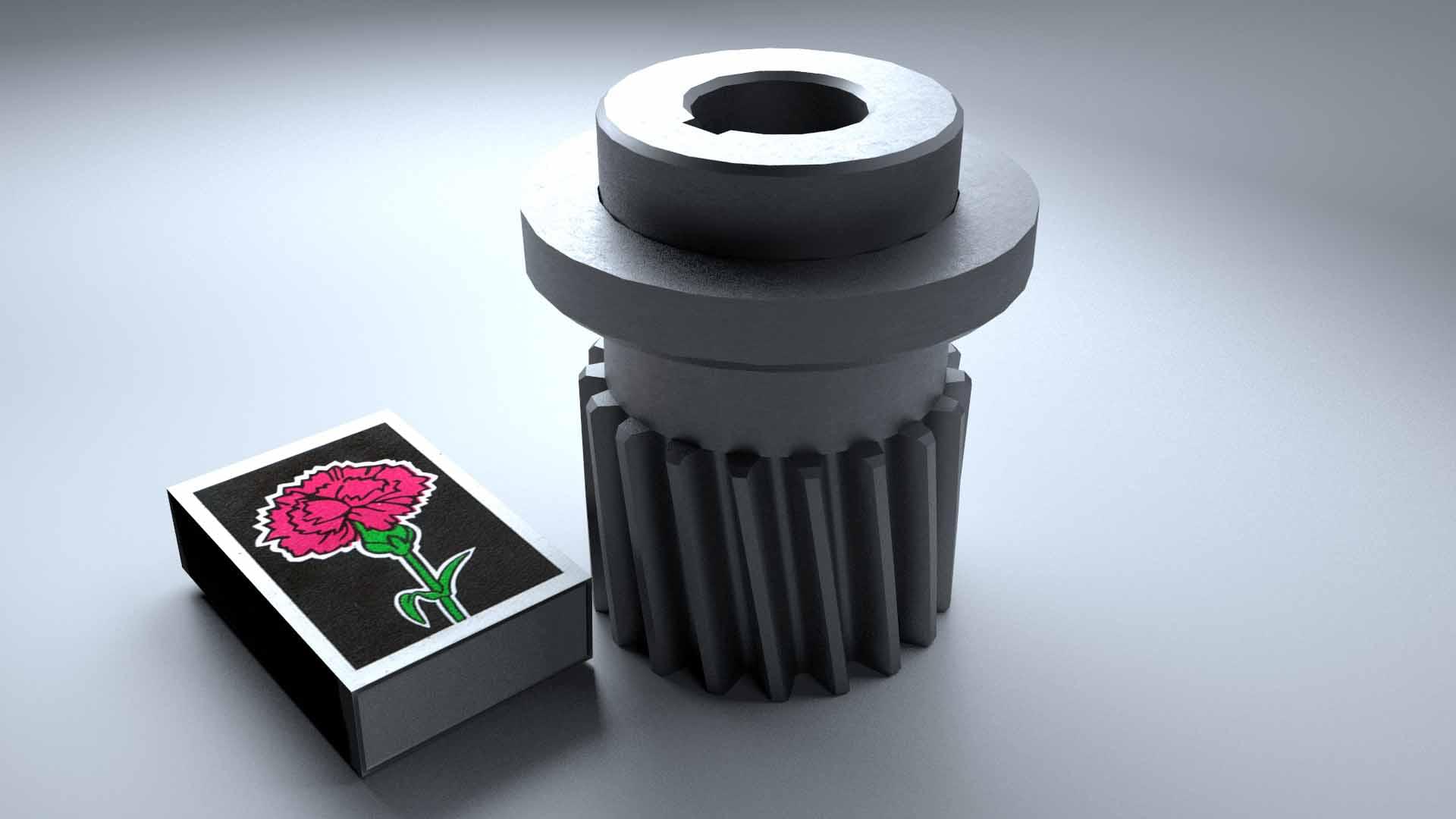

Шестерня на вал двигателя к наклонной части

Производится из гарячекатаного круглого проката ст.45 по ГОСТ 2590-88. Термически обработанная. Часто просто называется шестерней двигателя.

Шестерня устанавливается на вал электродвигателя, который крепится к редуктору ТСН.00.760. Работает она в паре с колесом ТСН.00.653. Шестерня имеет 3 исполнения с разными внутренними посадочными диаметрами для разных двигателей: 22 мм для АИР80В6 и АИР80В4, 24 мм для АИР90L4, 28 мм для АИР100S4 и АИР100L4.

пусто

Технические характеристики

Код

ТСН.02.610-01

Тип редуктора

ТСН.00.760

Материал

ст.45

Зубья

Z19К

Диаметр наружный

Ф54

Диаметр внутренний

Ф24

Вес

0,8 кг

Народное название

шестерня двигателя

Народное название

шестерня двигателя

Код Ковель

ТСН.02.610-01
