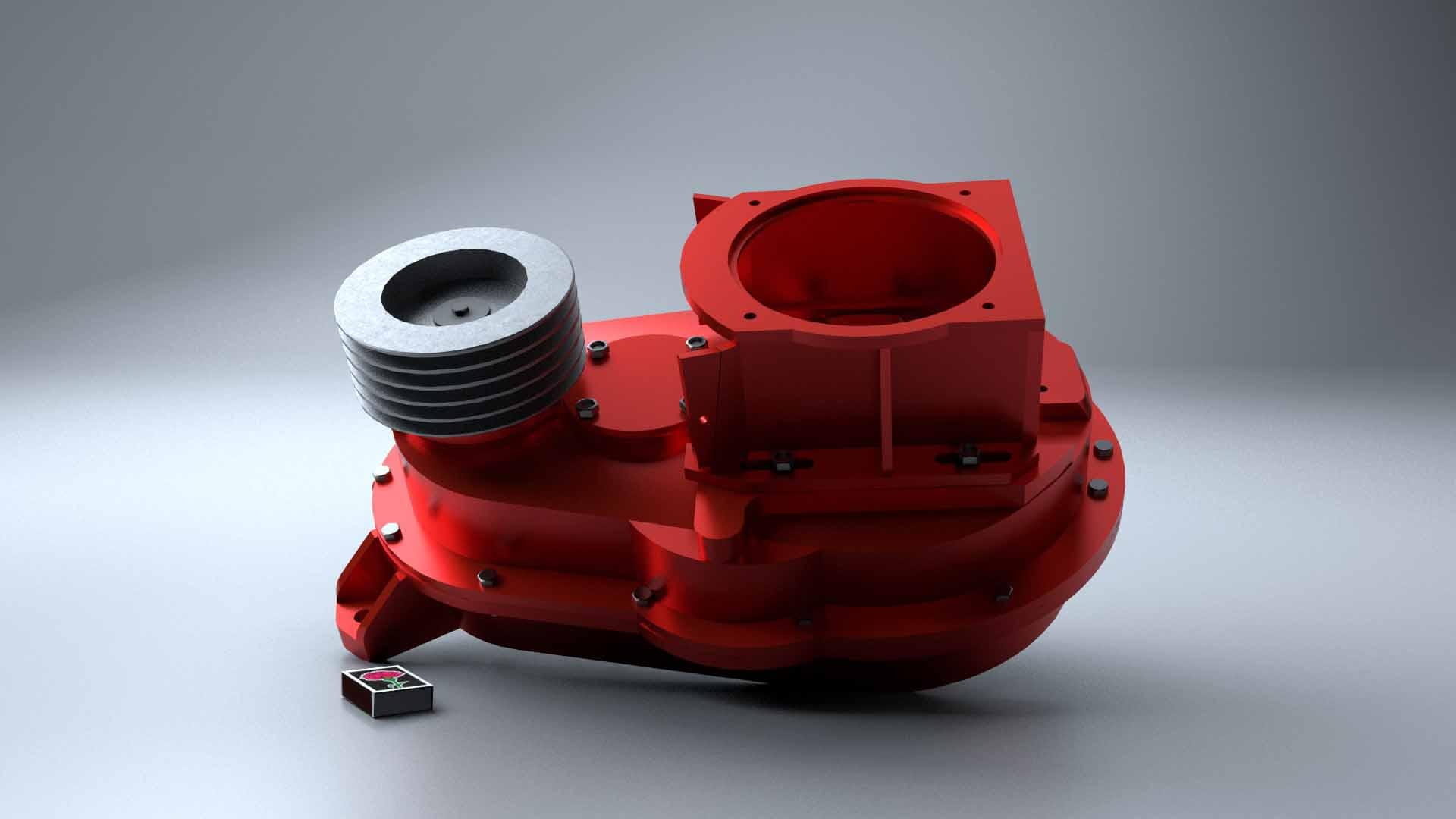

Редуктор ременной ТСН.02.020 (ТСН.02.102) 4-5,5 кВт

Елгавсельмаш, к горизонтальному конвейеру ТСН

Код

ТСН.02.020

Цена по запросу

Редуктор ТСН.02.020 предназначен для комплектации горизонтальных навозоуборочных конвейеров типа ТСН всех видов (ТСН.2Б, ТСН.3Б, ТСН.160) как альтернатива редуктору НИ.11.12. Также редуктор ТСН.02.020 широко используется в промышленных бетономешалках. В народе называют его “жабой”.

Особенностью редуктора ТСН.02.020 есть первая быстроходная клиноременная передача, что обеспечивает более плавную и безопасную работу навозоуборочного конвейера.

Вариации зависят от монтажно-присоединительных размеров под электродвигатель и длины выходного вала редуктора. Удлиненный вариант вала используется для горизонтального транспортера типа ТСН.160А с верхним положением скребков.

Варианты редуктора ТСН.02.020

Описание варианта

Код

Под двигатель АИР112МВ6 4 кВт и

стандартным выходным валом

ТСН.02.020-01

Под двигатель АИР132S6 5,5 кВт и

стандартным выходным валом

ТСН.02.020-02

Под двигатель АИР112МВ6 4 кВт и

удлиненным выходным валом

ТСН.02.020-03

Под двигатель АИР132S6 5,5 кВт и

удлиненным выходным валом

ТСН.02.020-04

В советское время привод ТСН.02.020 массово выпускался в Латвии на заводе Елгавсельмаш. Полный аналог этого редуктора ПГК-1 был освоен рядом других заводов и частности Ковельсельмашем.

Редуктор ТСН.02.020 устанавливается в ферме для привода горизонтального конвейера ТСН. Часто этому редуктору присваивают код детали - верхнюю крышку корпуса ТСН.02.102.

Технические характеристики ТСН.02.020 [-01-04]

Назначение

ТСН

Номинальный крутящий момент

1980 Н·м

Допустимая консольная нагрузка

15680 Н

Частота вращения выходного вала редуктора

12,3 об/мин

Частота вращения вала электродвигателя

1000 об/мин

Мощность электродвигателя

4 кВт

КПД редуктора

0,92

Передаточное отношение

81,6

Вес редуктора без двигателя

130 кг

Двигатель

АИР112МВ6

Код Ковель

ПГК-1

Код на верхнем корпусе

ТСН.02.102

Код Елгавсельмаш

КСН.01.080

-

КНЦ.01.060

Народное название

жаба

Отличительные характеристики ТСН.02.020-02

Мощность электродвигателя

5,5 кВт

Двигатель

АИР132S6

Отличительные характеристики ТСН.02.020-03

Код Елгавсельмаш

КНФ.00.030

Отличительные характеристики ТСН.02.020-04

Мощность электродвигателя

5,5 кВт

Двигатель

АИР132S6

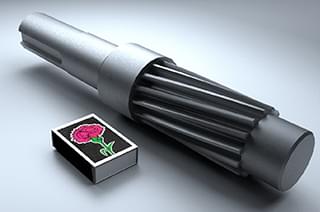

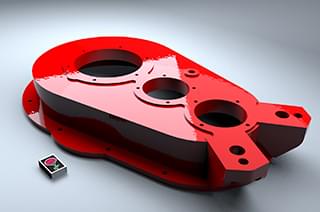

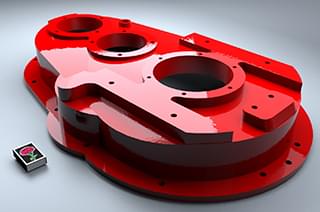

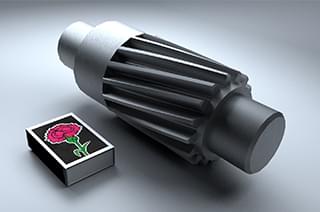

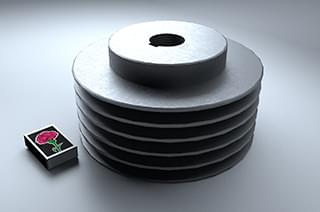

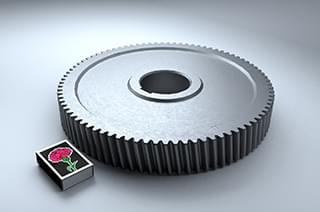

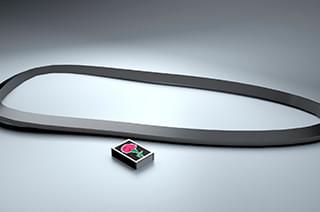

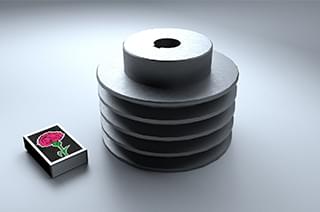

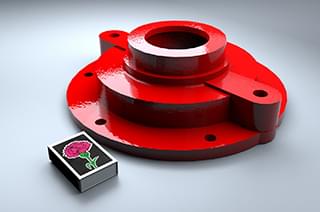

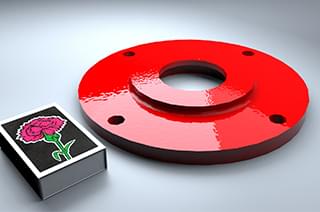

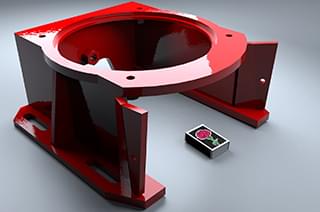

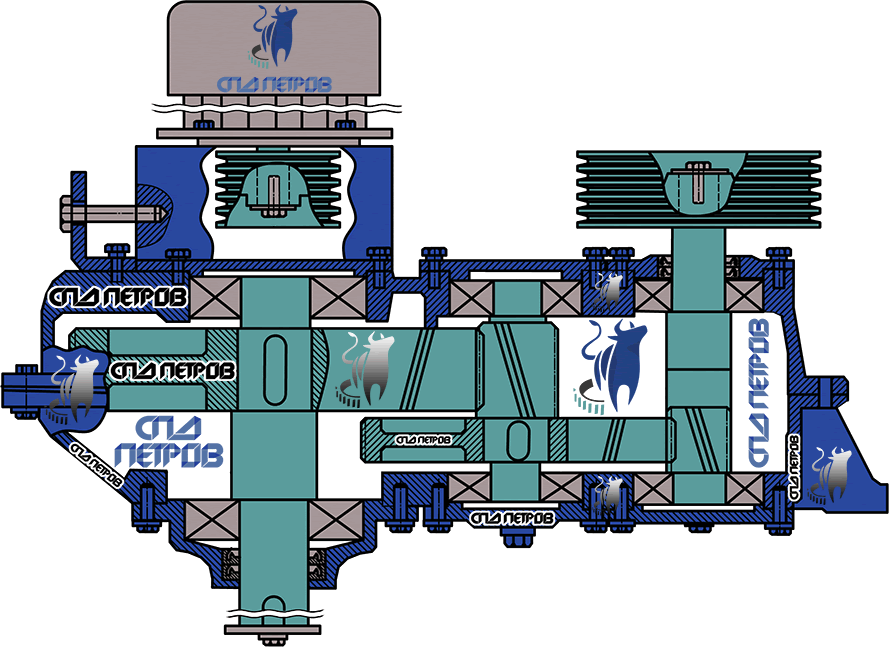

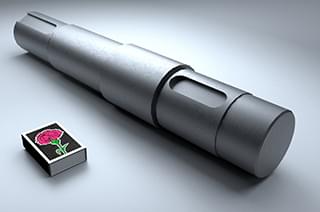

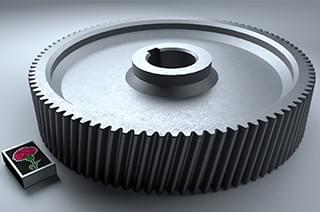

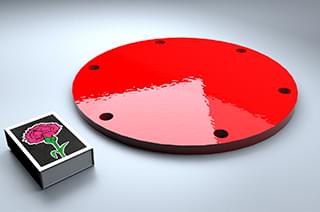

Схема редуктора ТСН.02.020

Схема кликабельна. Ниже вы можете выбрать конкретную запчасть.

Редуктор ТСН.02.102
