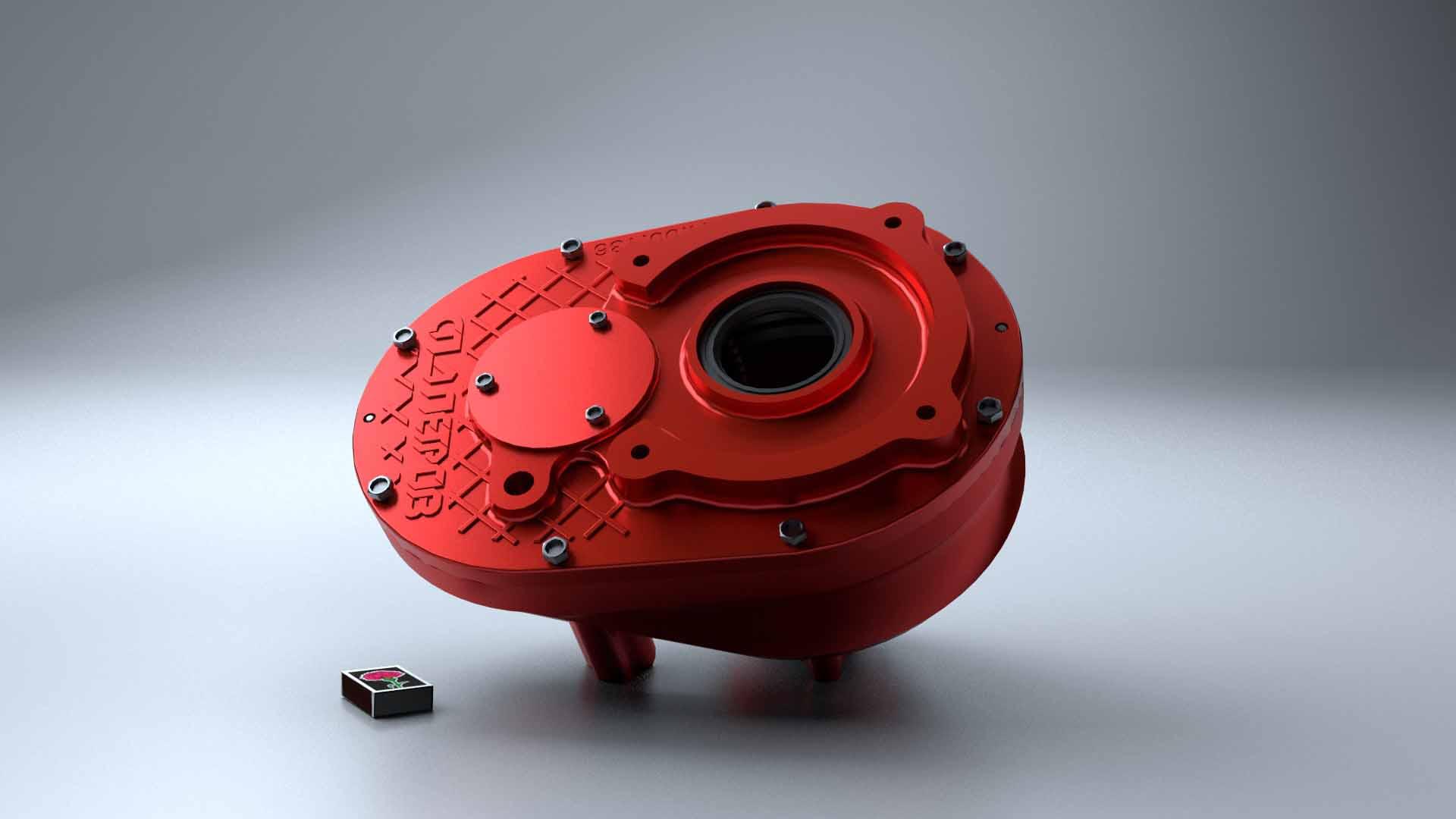

Редуктор шестеренчатый ТСН.00.760 - 1,5-4 кВт

им.Лепсе, к выгрузному конвейеру ТСН

Код

ТСН.00.760

Цена по запросу

Редуктор ТСН.00.760 предназначен для комплектации выгрузных навозоуборочных конвейеров типа ТСН всех видов (ТСН.2Б, ТСН.3Б, ТСН.160). Также редуктор ТСН.00.760 нашел свое применение в буровых установках для водяных скважин и в малогабаритных прессах для маслобоен.

Варианты редуктора ТСН.00.760

Описание варианта

Код

Под двигатели АИР90L4 2,2 кВт,

АИР100S4 3 кВт и АИР100L4 4 кВт

ТСН.00.760-01

Под двигатель АИР80В4 1,5 кВт

ТСН.00.760-02

Изначально привод ТСН.00.760 был создан и массово выпускался Киевским заводом имени Лепсе, который специализировался на производстве именно редукторов для механизации сельского хозяйства.

Завод СПД ПЕТРОВ полностью освоил технологический процесс по выпуску редукторов для навозоудаления, включая фрезерную обработку литейных заготовок, а также зубофрезерные и термические операции над шестернями.

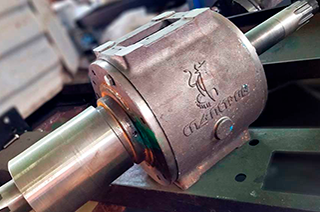

Редуктор ТСН.00.760 устанавливается в выгрузном конвейере ТСН, а именно в верхней его части, где происходит сброс навоза в транспортное средство.

Стандартным двигателем для редуктора ТСН.00.760 является двигатель АИР90L4 на 2,2 кВт и 1500 об./мин. с фланцевым креплением. При более длиных камерах в выгрузных конвейерах ТСН редуктор можно укомплектоварь более мощными электродвигателями:

камера 6-7 п.м. - АИР90L4 на 2,2 кВт;

камера 7-9 п.м. - АИР100S4 на 3,0 кВт;

камера от 9 п.м. - АИР100L4 на 4,0 кВт.

Технические характеристики ТСН.00.760 [-01-02]

Назначение

ТСН

Номинальный крутящий момент

578 Н·м

Допустимая консольная нагрузка

5194 Н

Частота вращения выходного вала редуктора

53,8 об/мин

Частота вращения вала электродвигателя

1500 об/мин

Мощность электродвигателя

2,2 кВт

КПД редуктора

0,69

Передаточное отношение

27,9

Вес редуктора без двигателя

46 кг

Двигатель

АИР90L4

Код Ковель

ПГК-2

Код Галещина

ТСН 00.070

Код Лепсе

ТСН.00.760

Код Орехов

00.62

Народное название

малый

Отличительные характеристики ТСН.00.760-01 3 кВт

Мощность электродвигателя

3 кВт

Двигатель

АИР100S4

Отличительные характеристики ТСН.00.760-01 4 кВт

Мощность электродвигателя

4 кВт

Двигатель

АИР100L4

Отличительные характеристики ТСН.00.760-02

Номинальный крутящий момент

392 Н·м

Мощность электродвигателя

1,5 кВт

Вес редуктора без двигателя

45 кг

Двигатель

АИР80В4

Схема редуктора ТСН.00.760

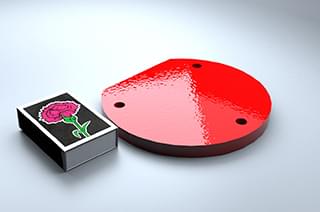

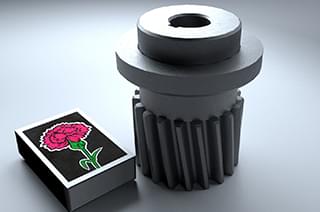

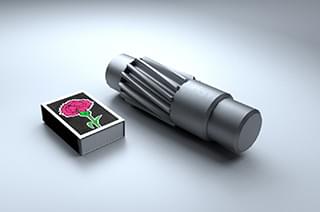

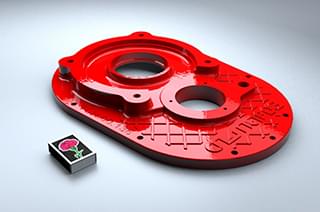

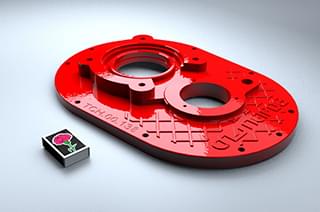

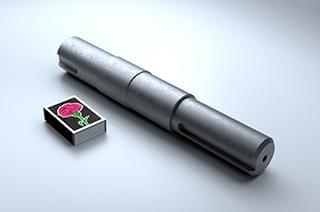

Схема кликабельна. Ниже вы можете выбрать конкретную запчасть.

РЕДУКТОР ТСН.00.760
