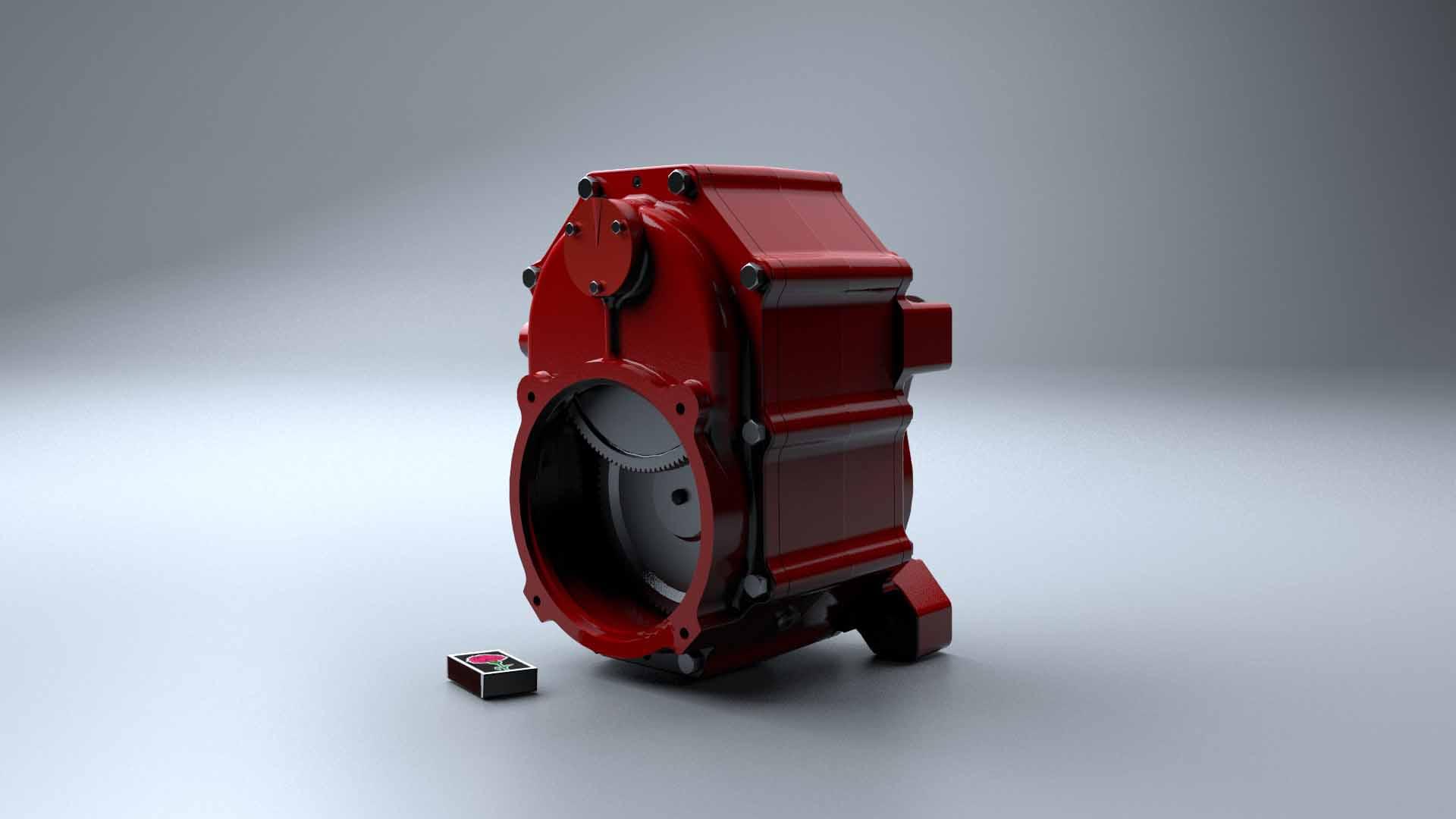

Редуктор шестеренчатый НИ.11.12 - п/з и к/з

им. Лепсе, к горизонтальному конвейеру ТСН

Код

НИ.11.12

Цена по запросу

Редуктор НИ.11.12 предназначен для комплектации горизонтальных навозоуборочных конвейеров типа ТСН всех видов (ТСН.2Б, ТСН.3Б, ТСН.160). Также редуктор НИ.11.12 нашел свое применение в промышленных бетономешалках и в оборудовании для маслобоен. В народе называют его “квадратным”.

Вариации зависят от наклона зубьев первой быстроходной ступени и длины выходного вала редуктора. Удлиненный вариант вала используется для горизонтального транспортера типа ТСН.160А с верхним положением скребков.

Варианты редуктора НИ.11.12

Описание варианта

Код

С прямозубой 1-й ступенью и

стандартным выходным валом

НИ.11.12-01

С косозубой 1-й ступенью и

стандартным выходным валом

НИ.11.12-02

С прямозубой 1-й ступенью и

удлиненным выходным валом

НИ.11.12-03

С косозубой 1-й ступенью и

удлиненным выходным валом

НИ.11.12-04

Изначально привод НИ.11.12 был создан и массово выпускался Киевским заводом имени Лепсе. Аналог этого редуктора НИ.11.12Е также выпускался в Латвии на заводе Елгавсельмаш.

Стандартным двигателем для редуктора НИ.11.12 является двигатель АИР112МВ6 на 4 кВт и 1000 об./мин. с фланцевым креплением.

Технические характеристики НИ.11.12 [-01-04]

Назначение

ТСН

Номинальный крутящий момент

2500 Н·м

Допустимая консольная нагрузка

16500 Н

Частота вращения выходного вала редуктора

14,8 об/мин

Частота вращения вала электродвигателя

1000 об/мин

Мощность электродвигателя

4 кВт

КПД редуктора

0,92

Передаточное отношение

67,5

Вес редуктора без двигателя

95 кг

Двигатель

АИР112МВ6

Код Ковель

-

Код Галещина

ТСН 00.020

Код Лепсе

НИ.11.12

Код Орехов

00.92

Отличительные характеристики НИ.11.12-02

Частота вращения выходного вала редуктора

15,8 об/мин

Передаточное отношение

63,5

Отличительные характеристики НИ.11.12-03

Код Лепсе

НИ.11.12-1

Отличительные характеристики НИ.11.12-04

Частота вращения выходного вала редуктора

15,8 об/мин

Передаточное отношение

63,5

Схема редуктора НИ.11.12

Схема кликабельна. Ниже вы можете выбрать конкретную запчасть.

Редуктор НИ.11.12
