ТСН.3Б

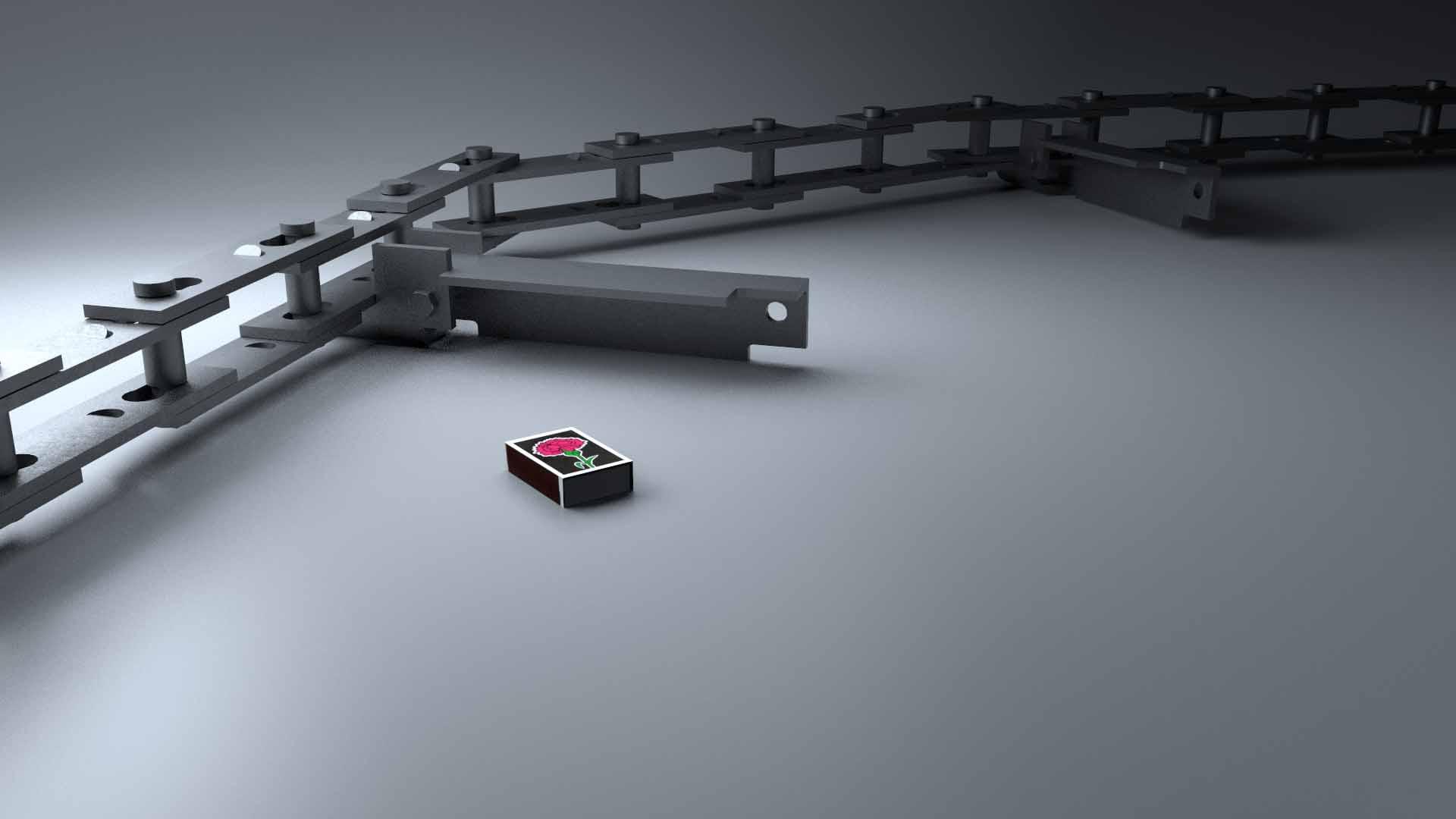

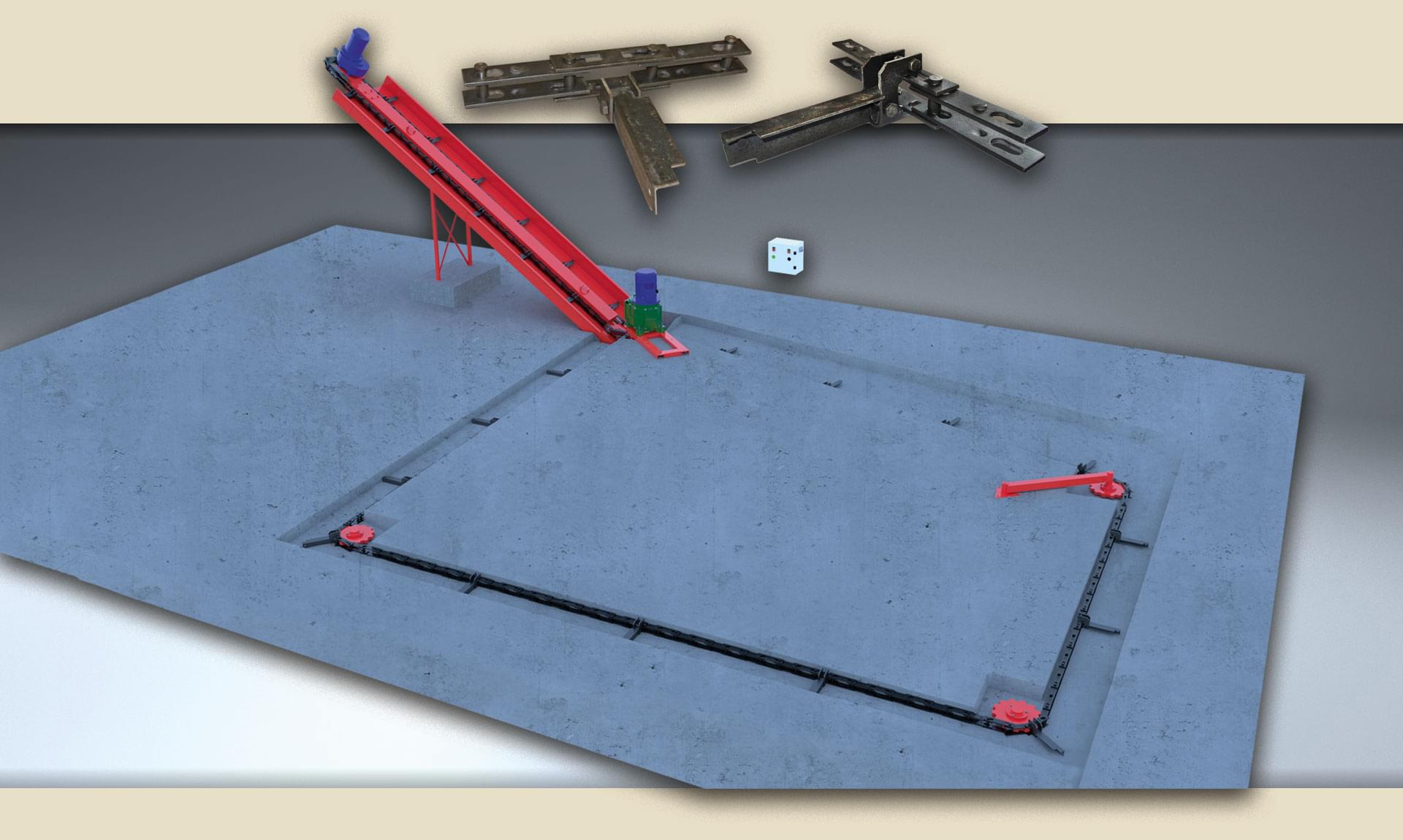

Транспортер ТСН.3Б - это конструктор, который собирается в цепь уже на месте установки.

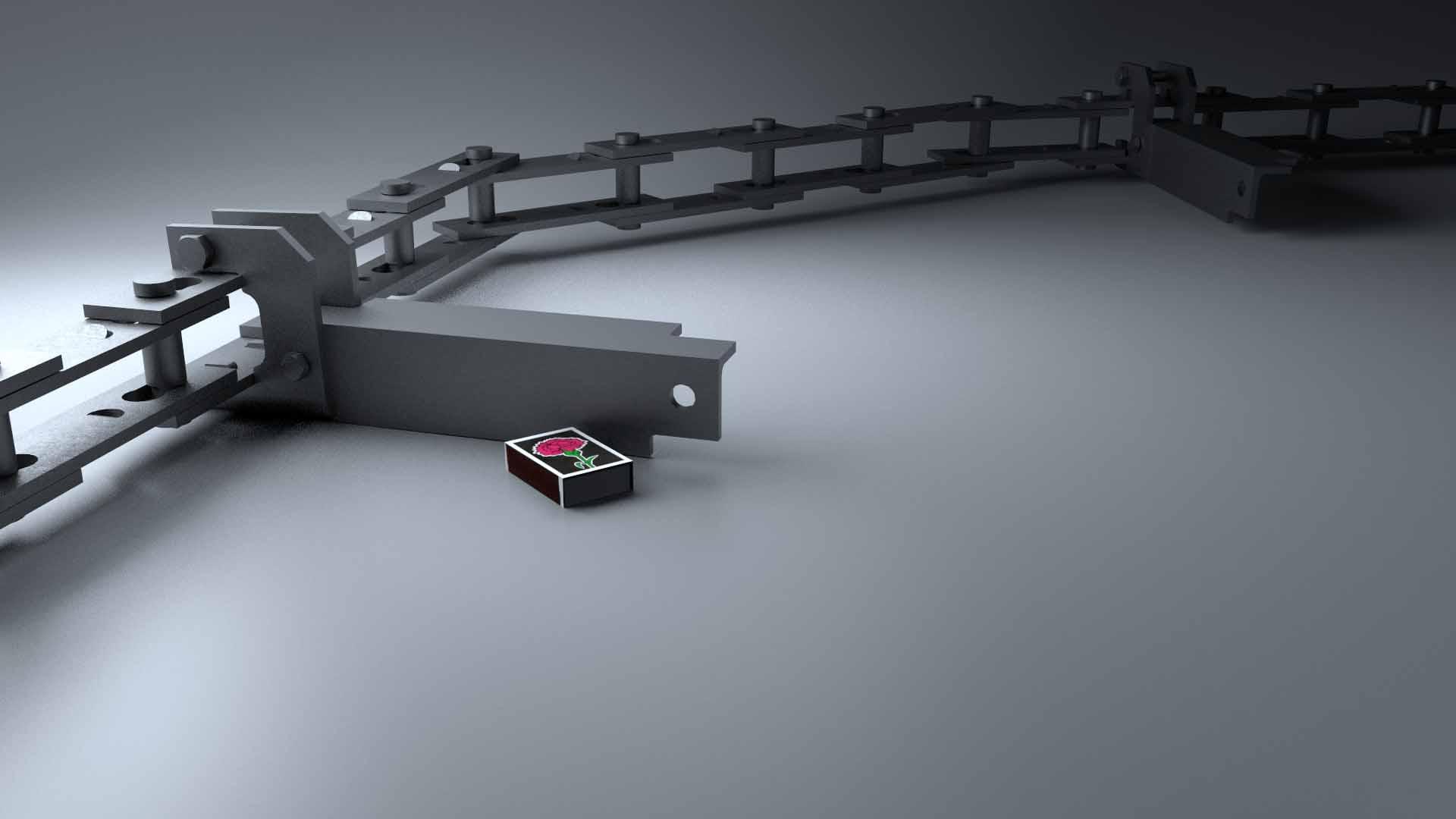

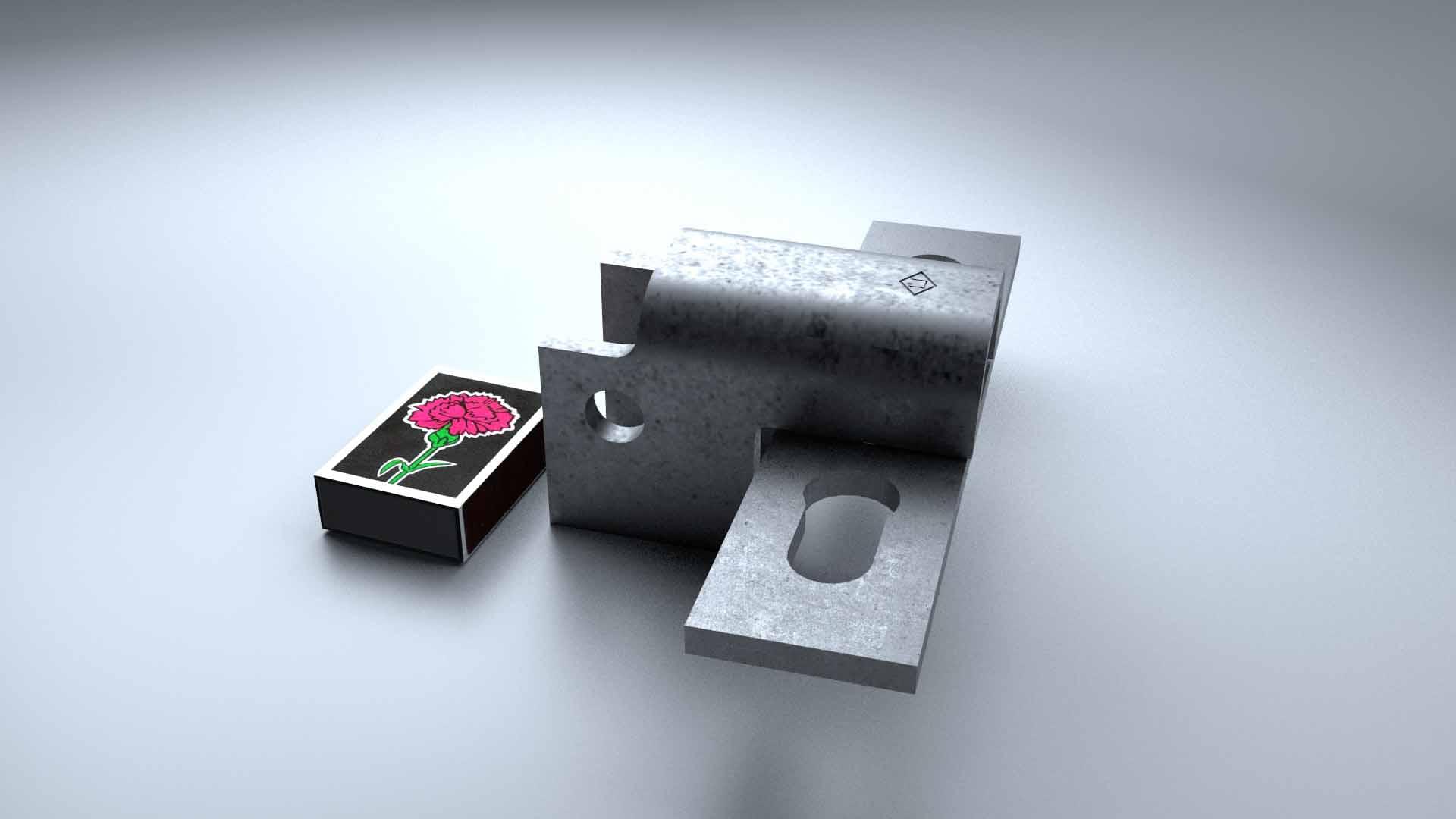

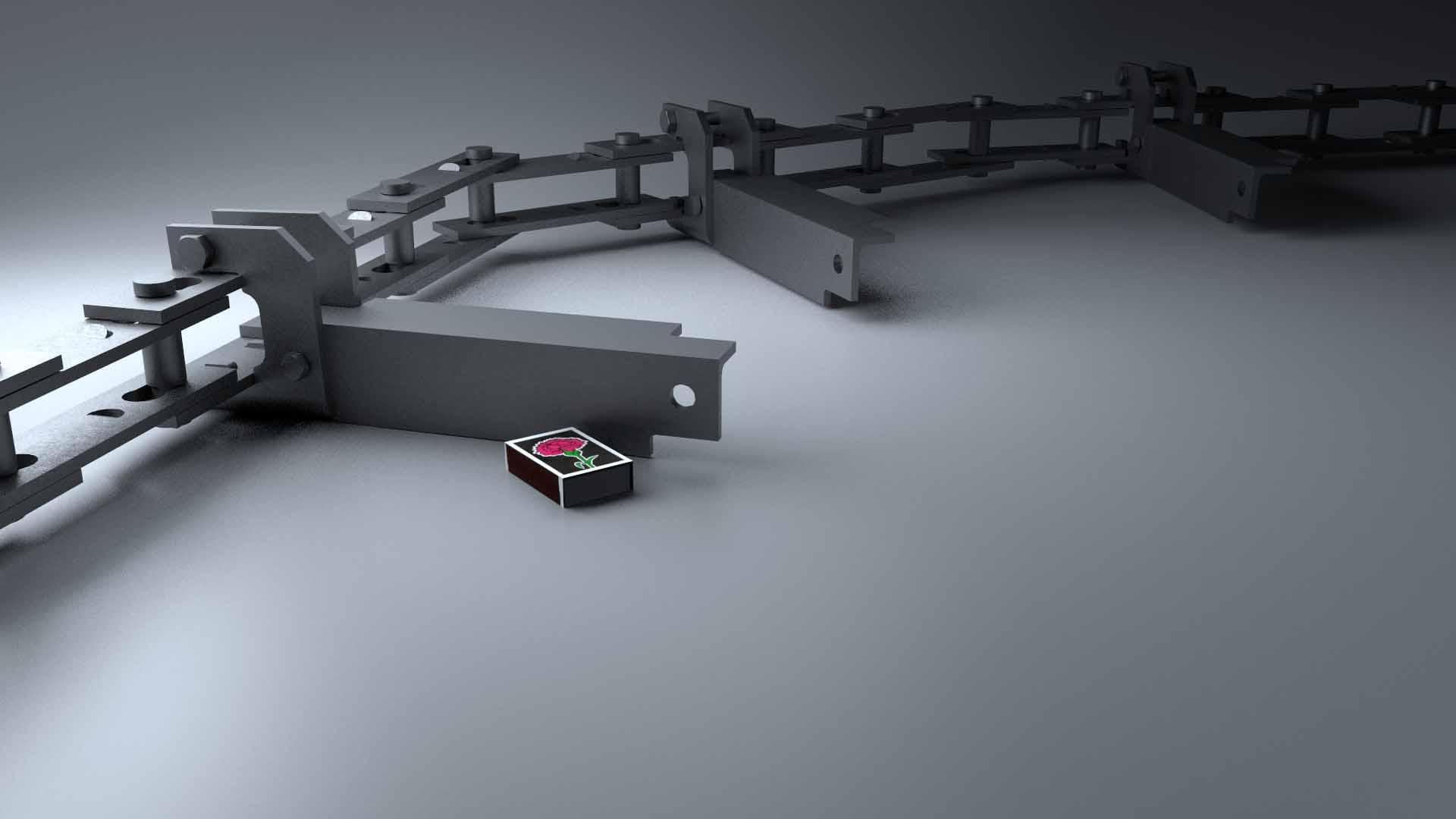

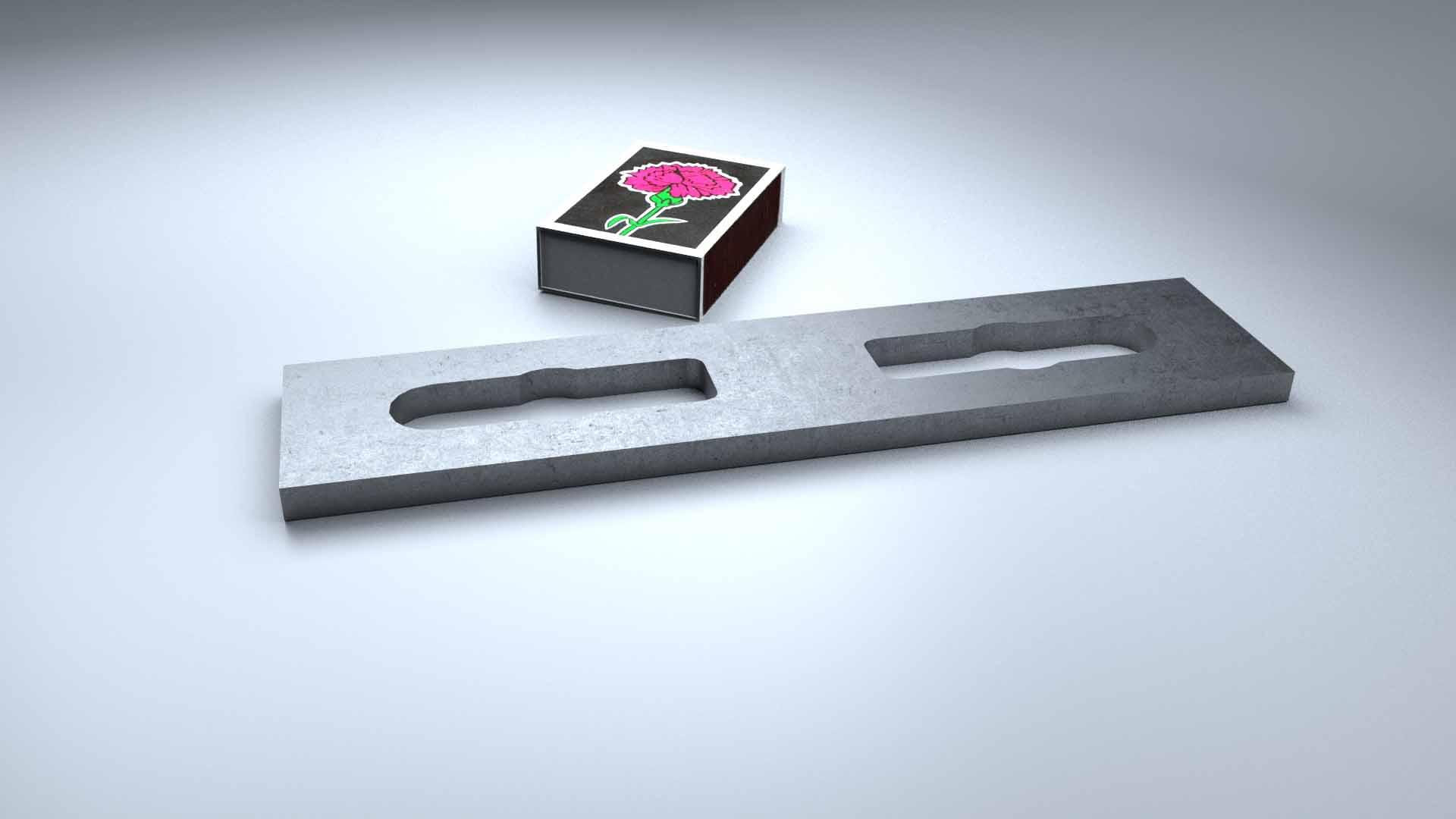

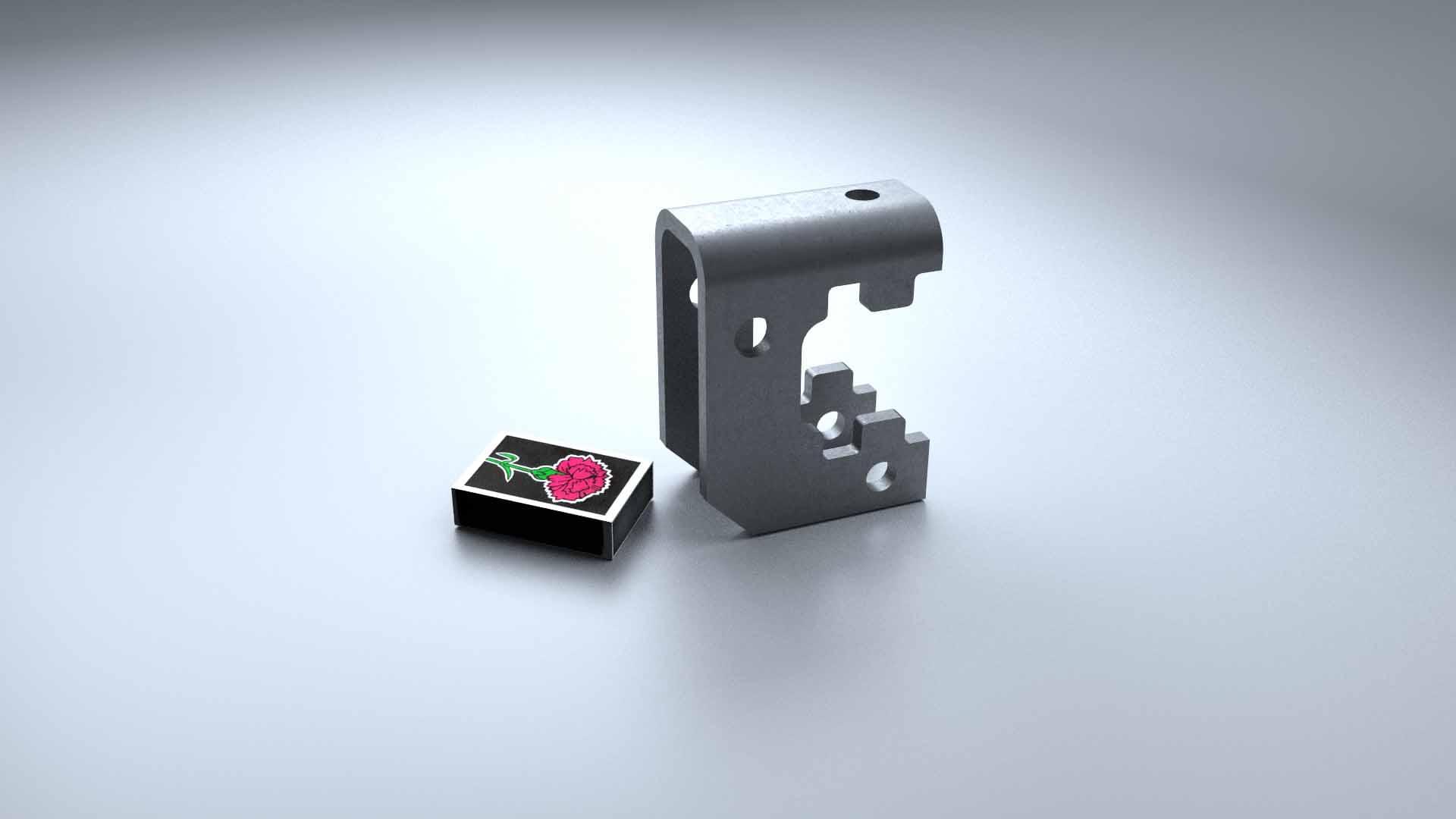

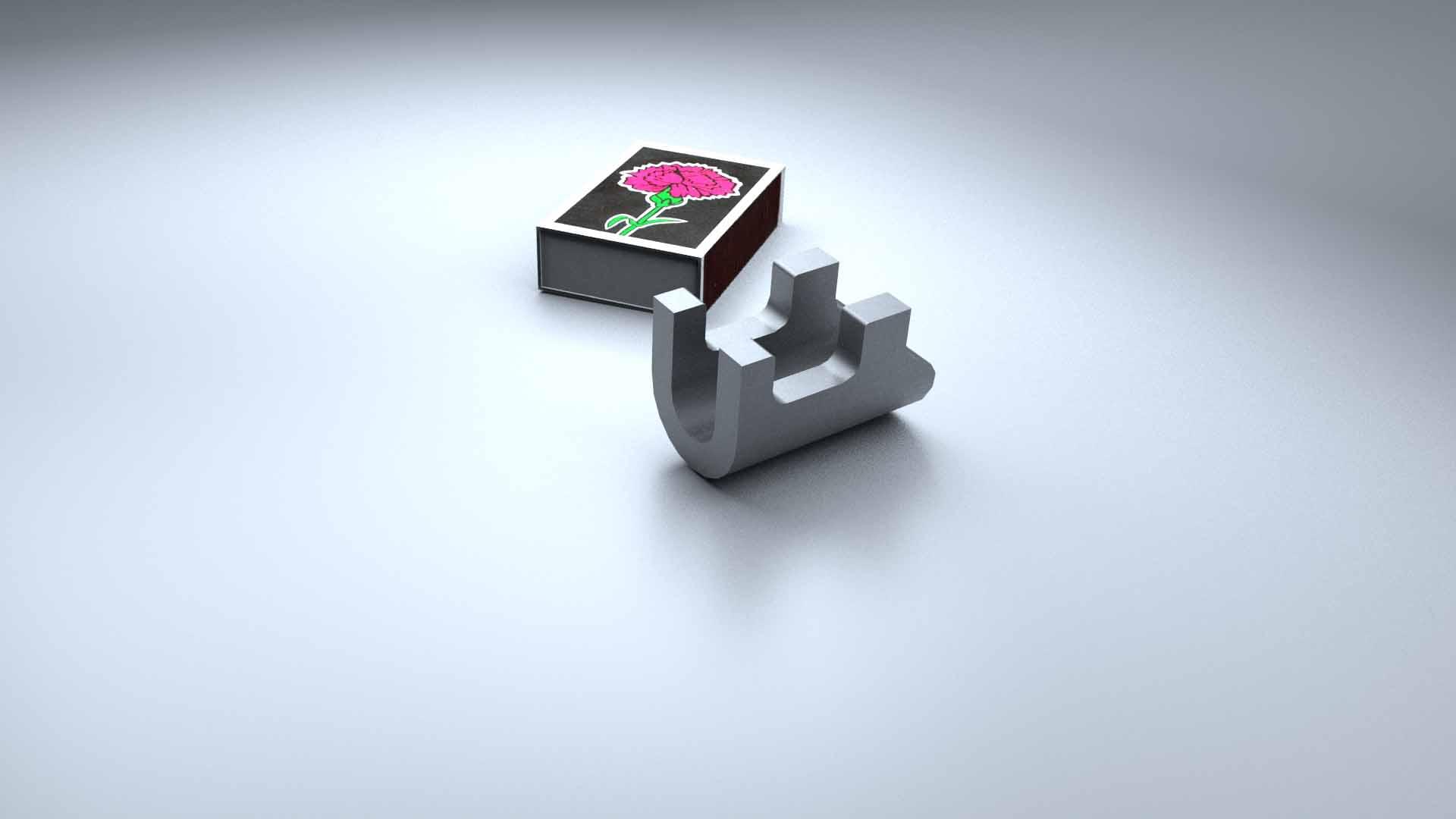

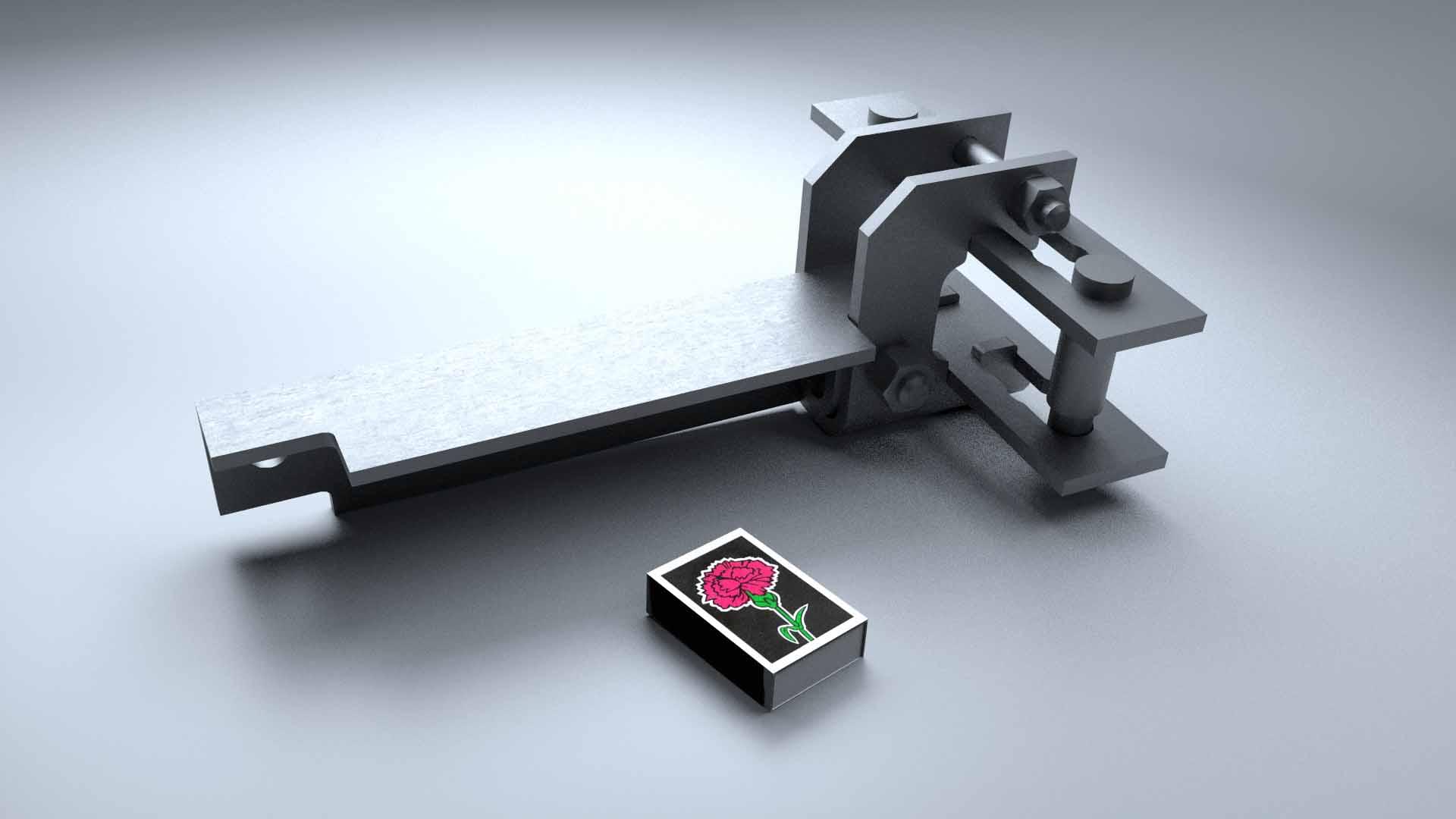

Цепь ТСН.3Б состоит из пластин, осей, кронштейнов и скребков.

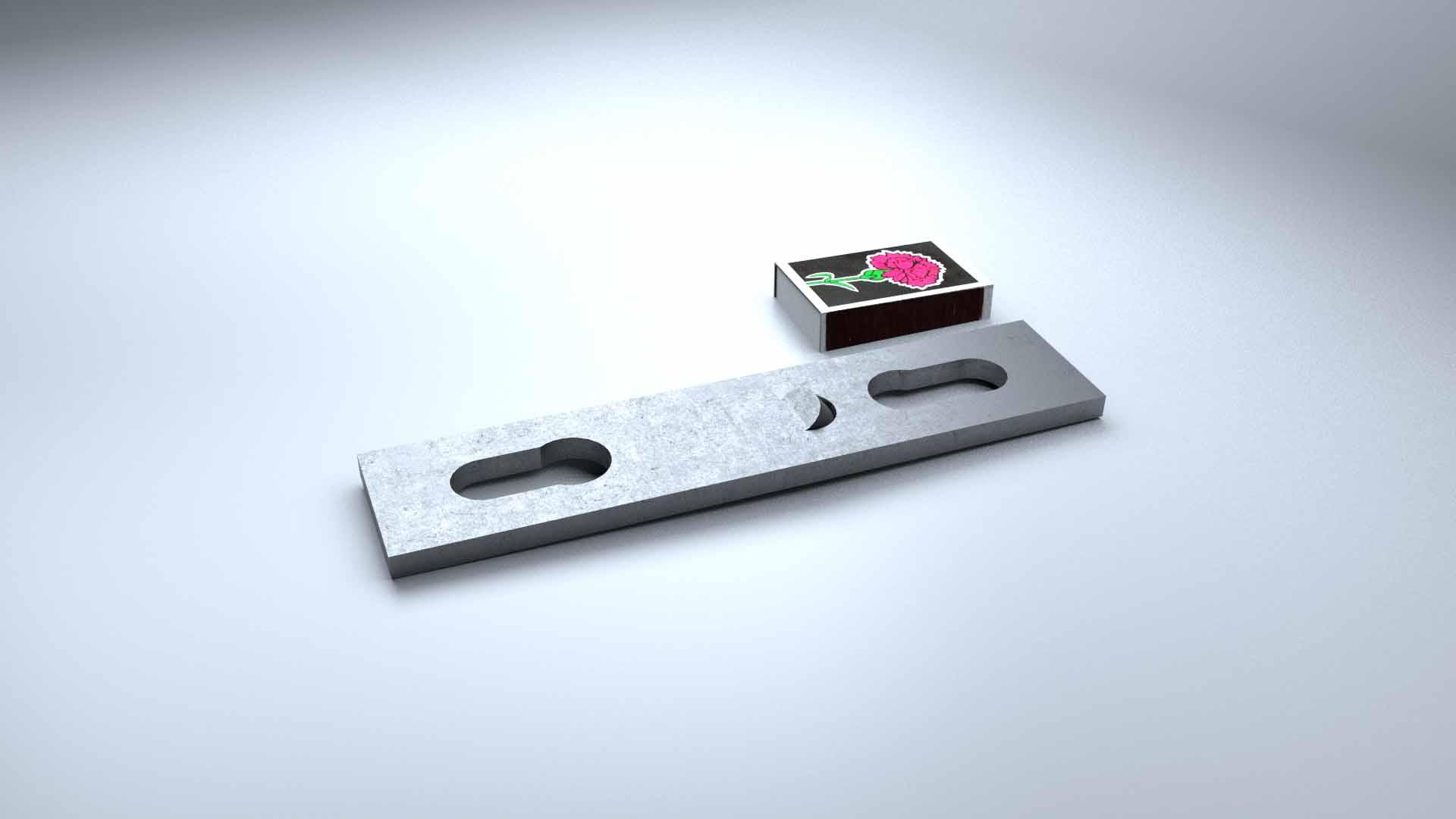

Пластины цепи ТСН.3Б мы штампуем из горячекатаной полосы со стали марки ст.5пс (в ней повышенное содержание углерода).

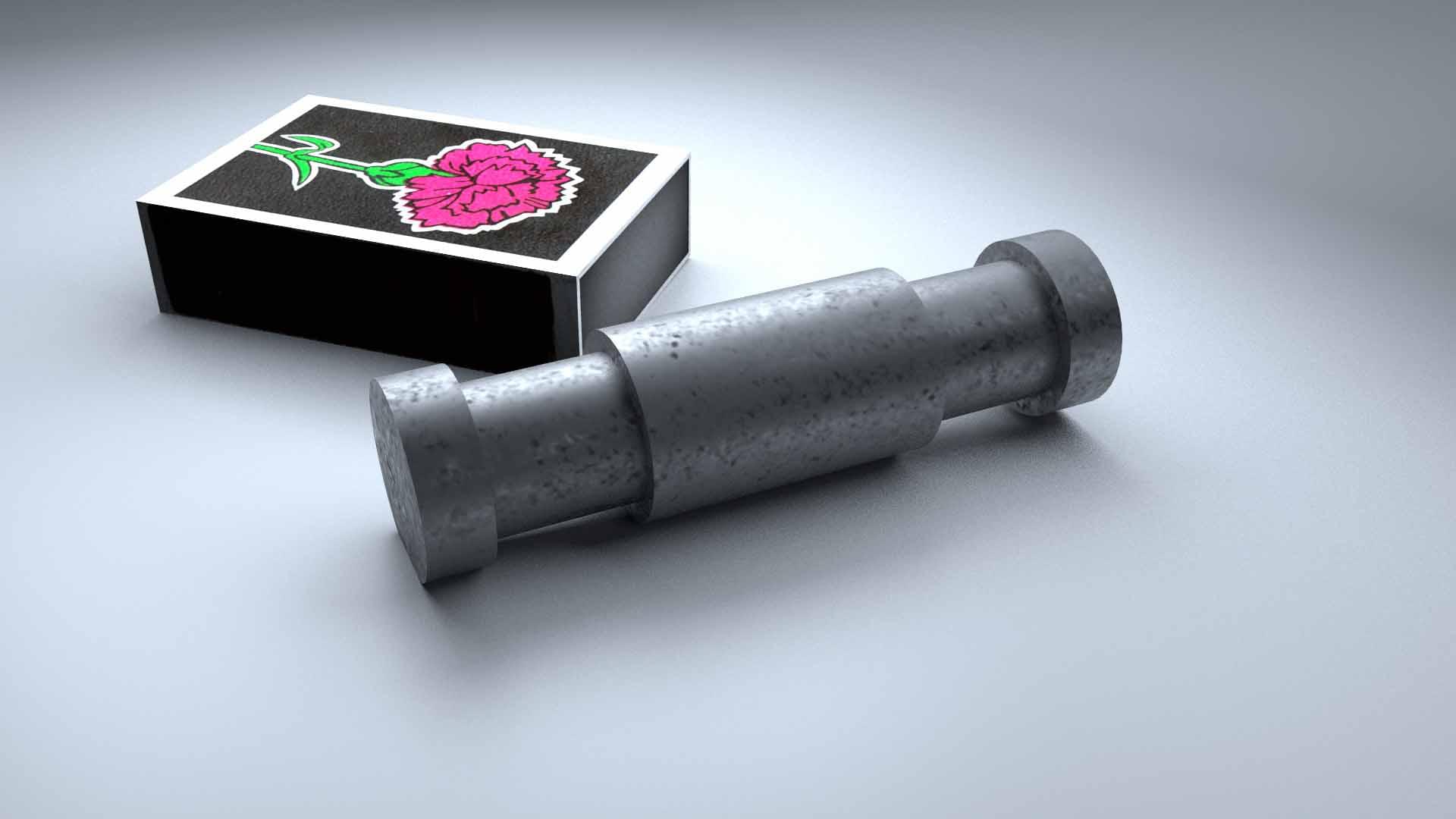

Оси ТСН.3Б производим из стали марки ст.45, а также термически обрабатываем, что повышает срок службы тягового контура.

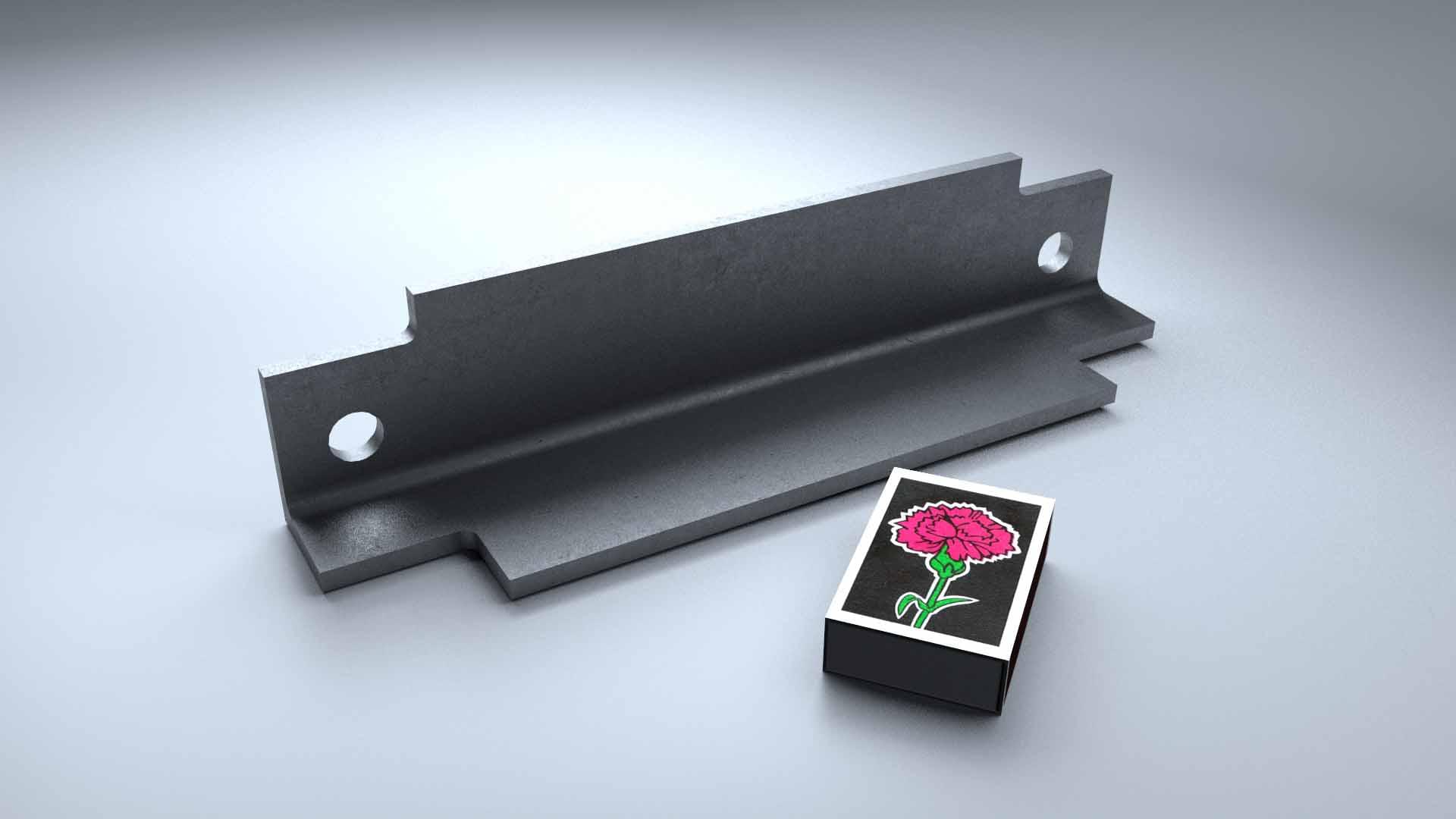

Скребки цепи производятся из горячекатаного уголка толщиной 4 мм полкой 50 мм на 50 мм.

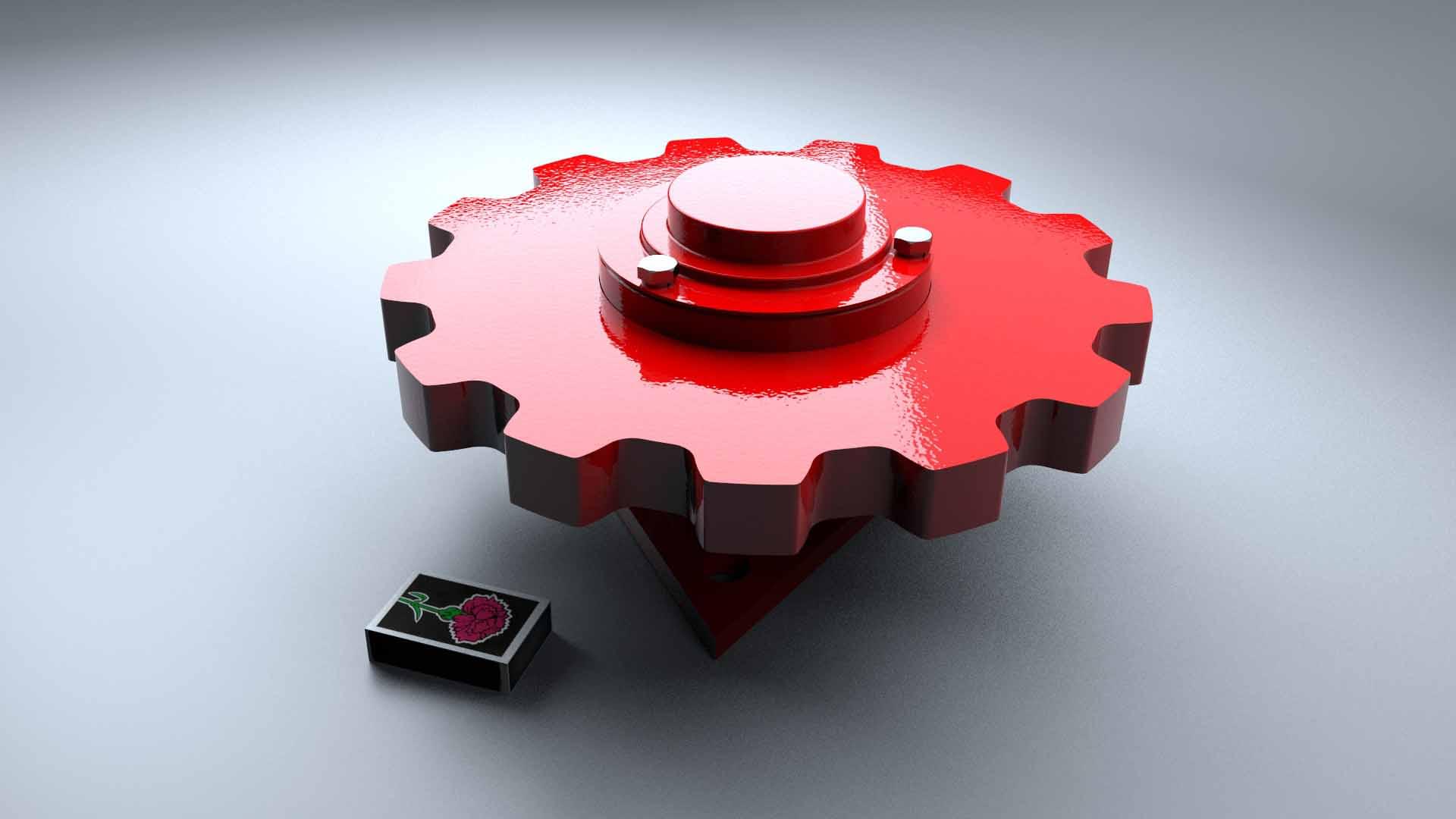

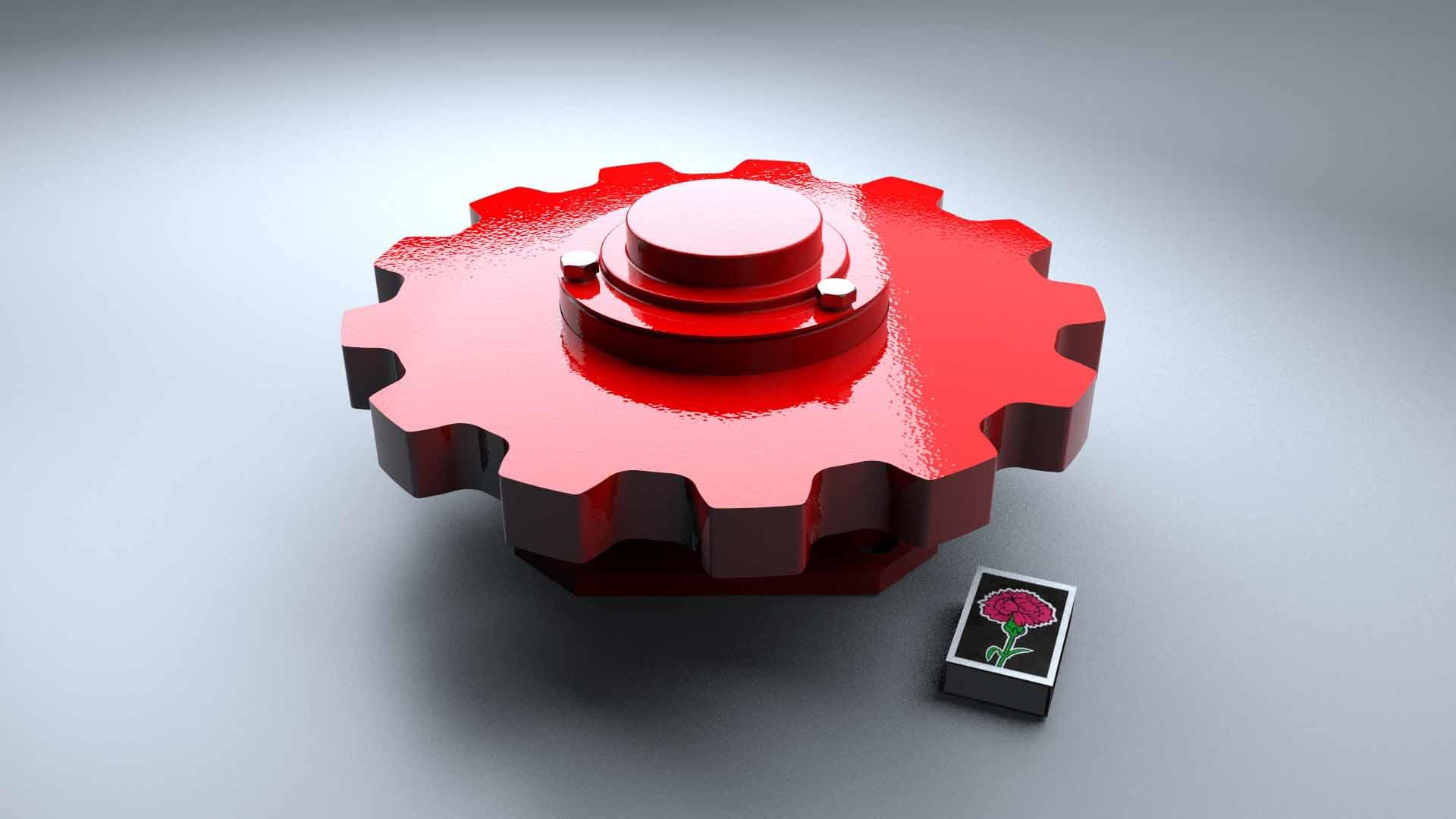

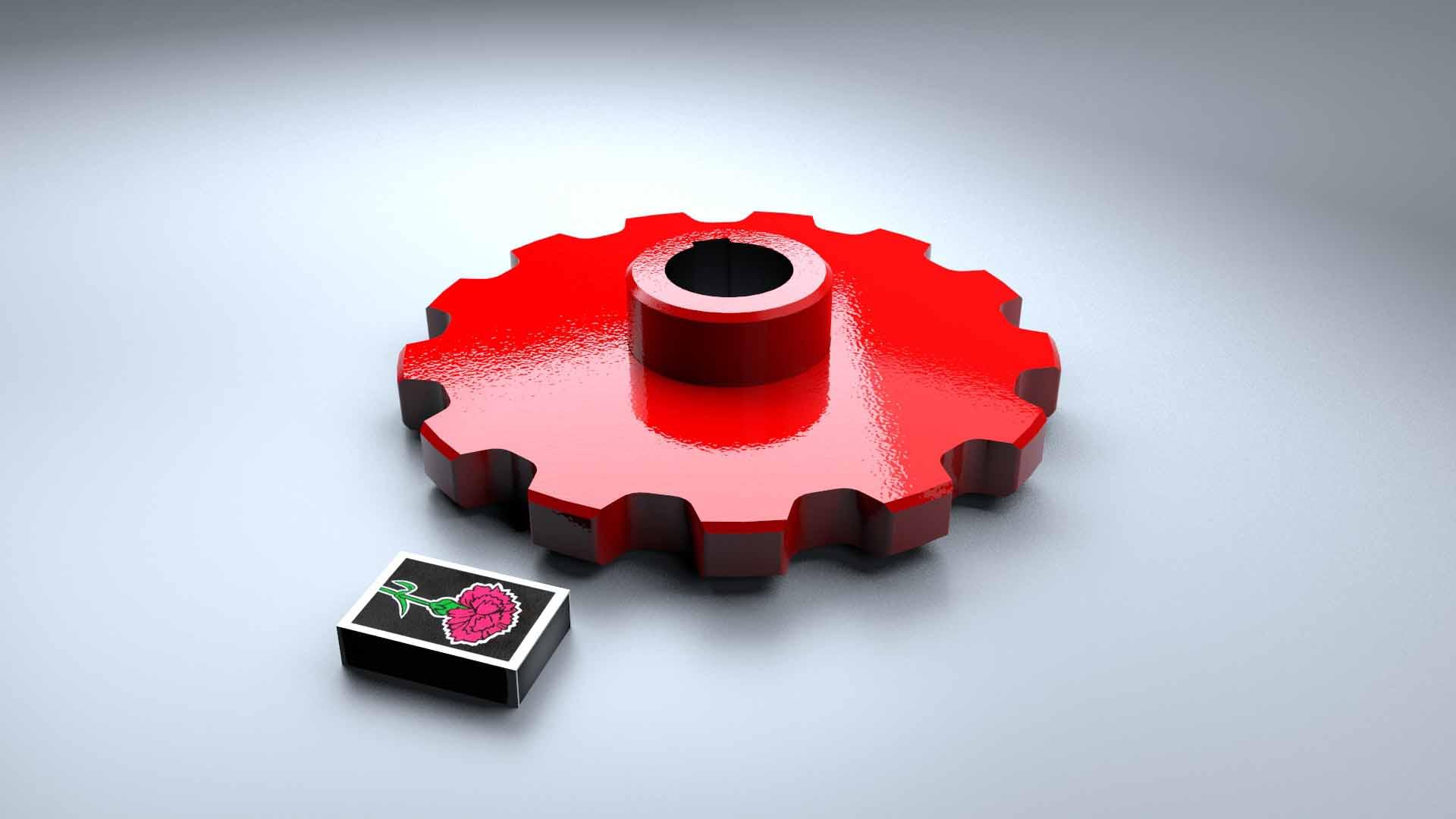

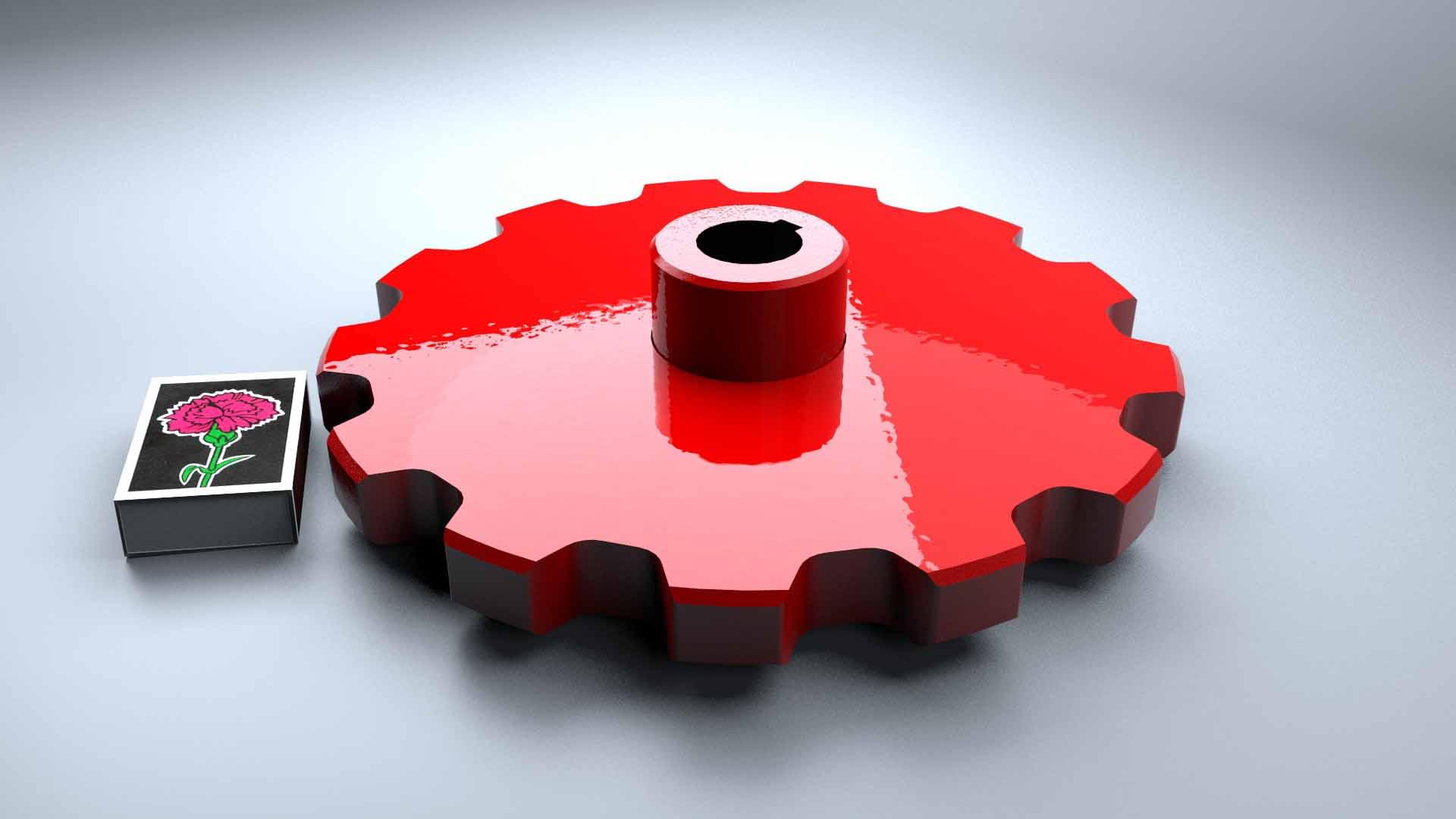

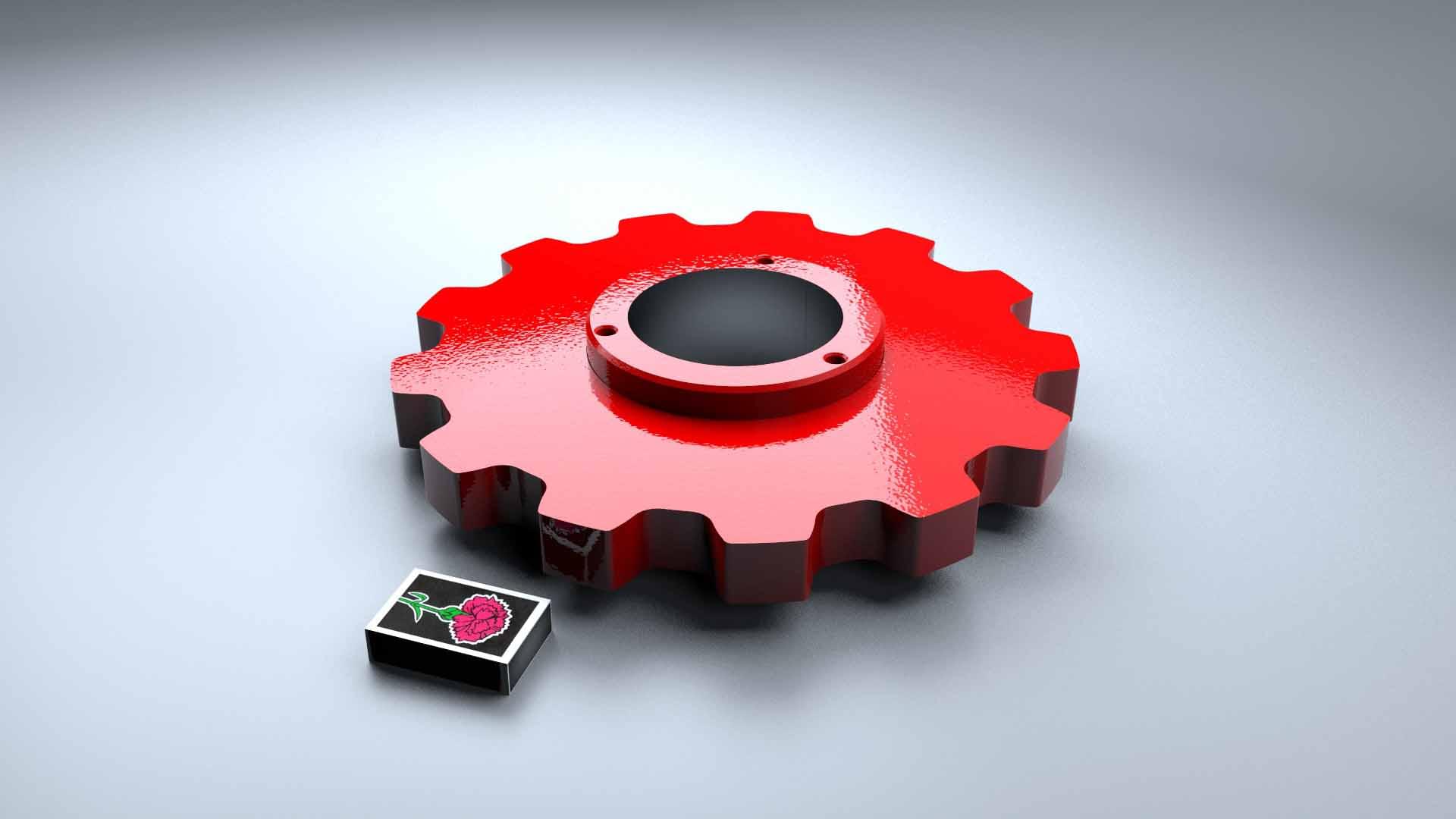

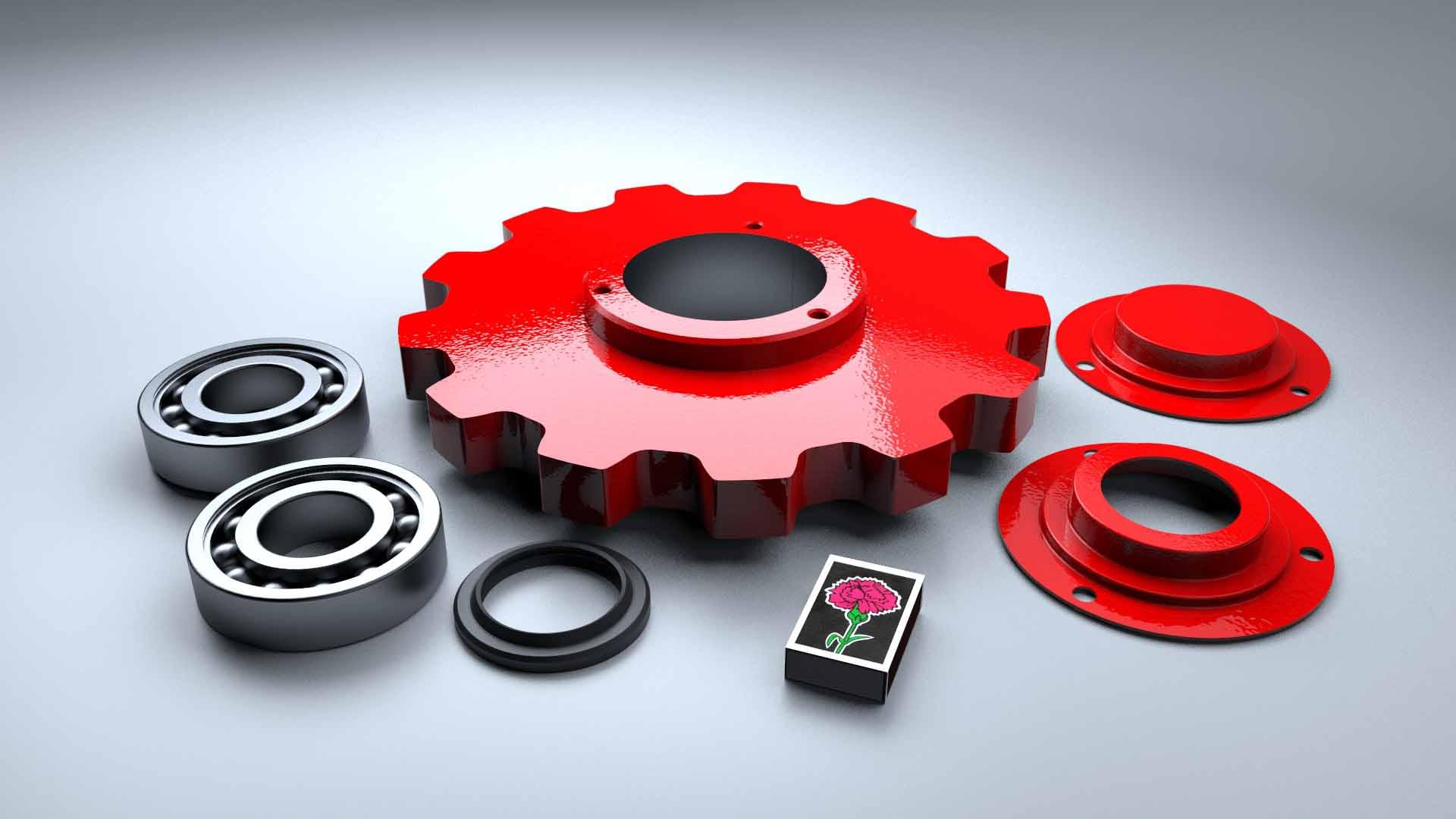

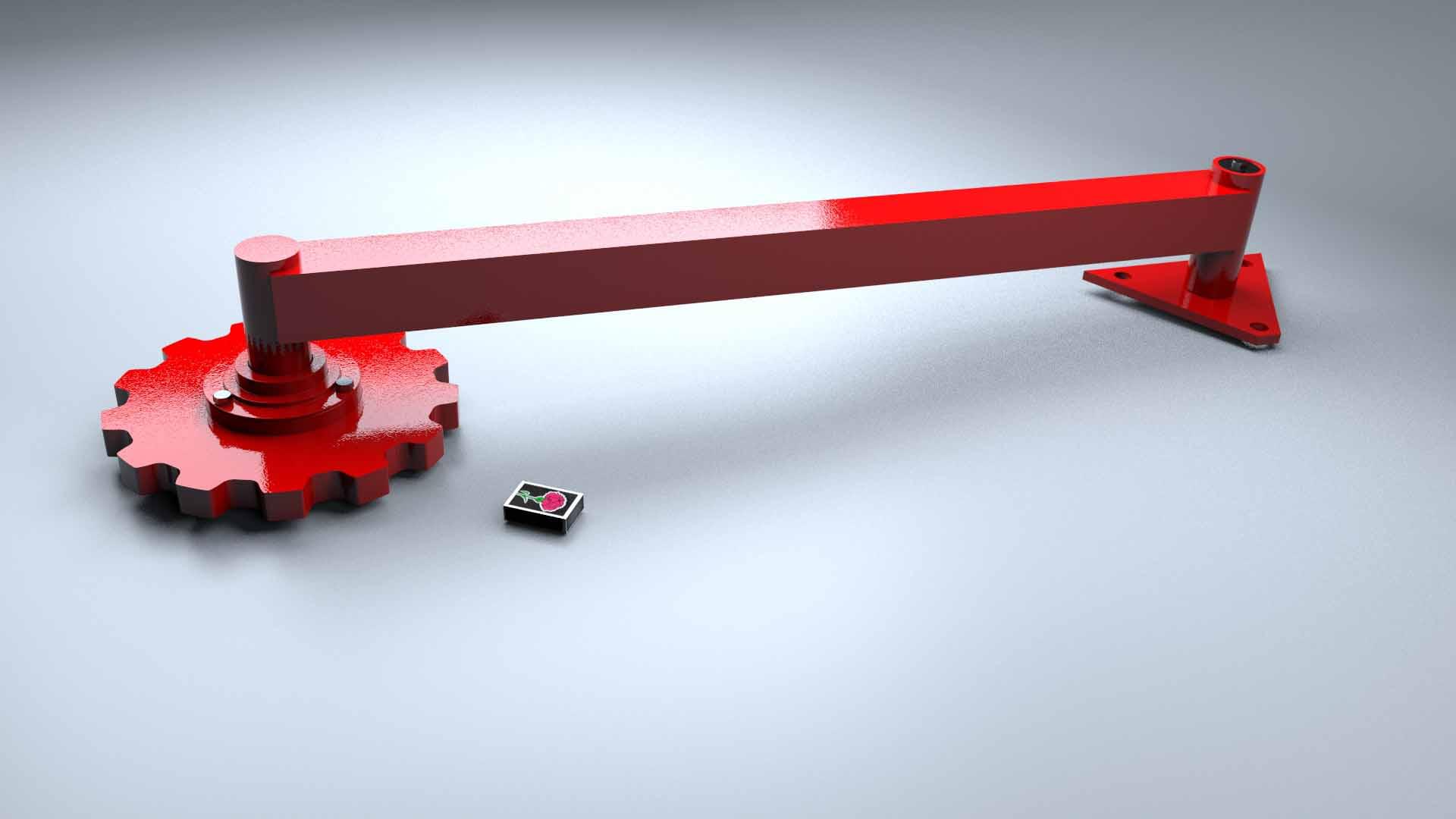

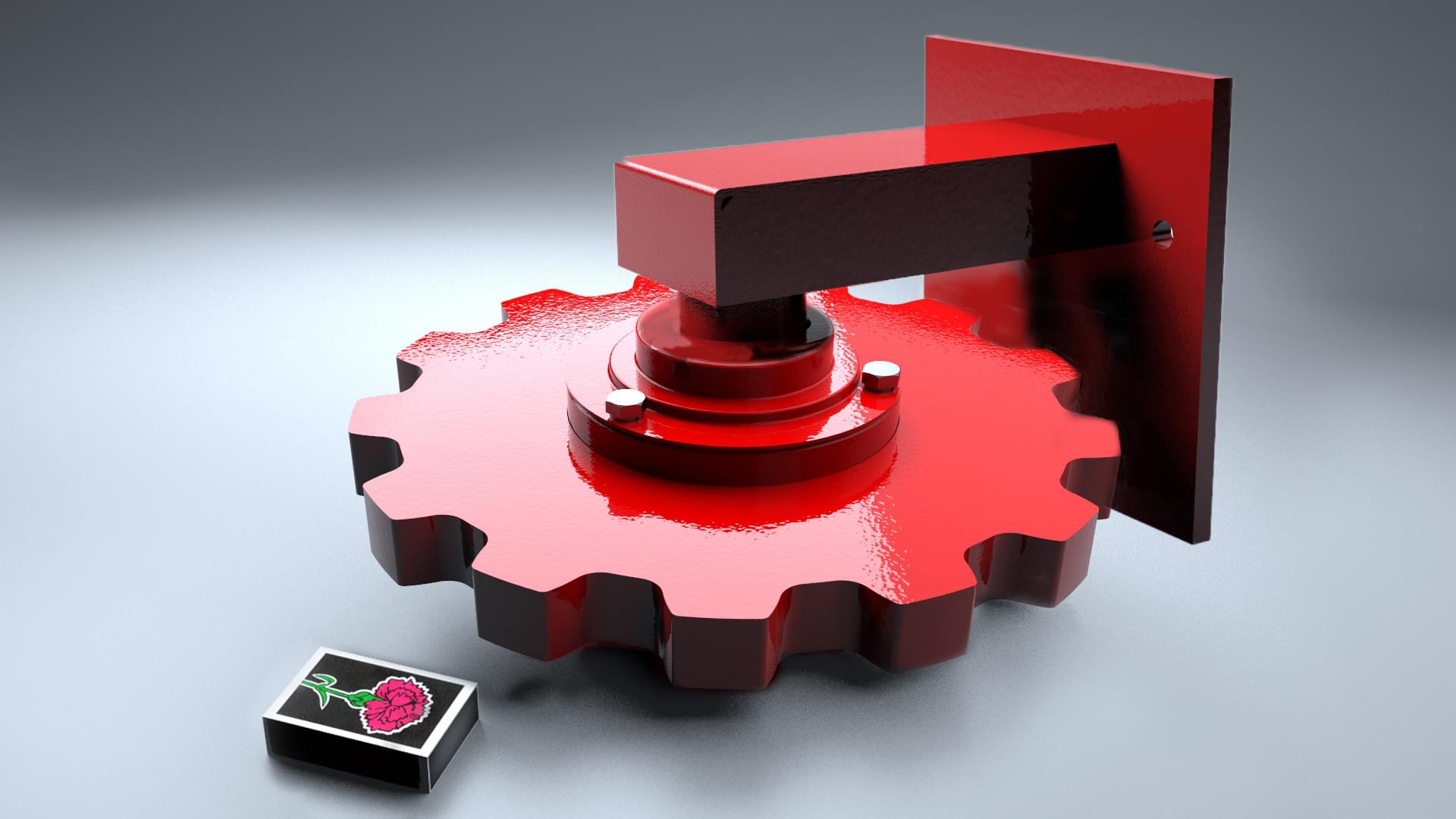

Звездочки транспортера ТСН.3Б изготавливаем из горячекатаной листовой стали толщиной 25 мм. Эти звездочки вырезаем на плазменной резке.
горячеклепанная цепь изготавливается на 60-тонном прессе по запатентованной технологии. На каждом звене за один удар пресса бьётся сразу по 2 заклепки снизу и сверху звена, высота заклепки не менее 7 мм и на каждой из них наносится зарегистрированное клеймо качества «П» в ромбе;
проваренная цепь изготавливается на сварочном полуавтомате с применением проволоки стали Св08Г2С. 1 квадратный миллиметр этой сварки выдерживает нагрузку в 100 кг.
в местах работы транспортера днище усиленно полосой толщиной 4 мм.
толщина заднего и переднего бортов – 1,5 мм, усиленны холодногнутыми швеллерами толщиной 3 мм.
якорный транспортер с цепи 9*27.
«стол» односторонний (при необходимости, можно сменить звездочку и перестроить «стол» для разбрасывания кормов на 2 стороны).
карданный вал – квадратный с усиленным шарниром («ГАЗ»).
14-ти листовые рессоры.
пусто
пусто
пусто
пусто
пусто
пусто
Технические характеристики
Подача за единицу чистого времени
- горизонтального конвейера
5,9 т/ч
- выгрузного конвейера
11,1 т/ч
Параметры навозного канала
- ширина
320 мм
- глубина
120-130 мм
Размеры фермы
стнадарт
Количество обслуживаемых каналов
1 кольцевой
Установленная мощность
6,2 кВт
- горизонтального конвейера
4 кВт
- выгрузного конвейера
2,2 кВт
Скорость движения цепи
- горизонтального конвейера
11,4 м/мин
- выгрузного конвейера
43,2 м/мин
Трудоемкость монтажа
40 чел/час
Длина контура цепи
- горизонтального конвейера
160 м
- выгрузного конвейера
14 м
Мксимальная длина контура цепи
- горизонтального конвейера
180 м
- выгрузного конвейера
21 м
Угол установки наклонного транспортера, не более
30 град.
Высота погрузки, не более
2,65 м
Количество обслуживаемых животных
100-110 голов
Масса
1930 кг
Номинальное напряжение
380 В
Частота тока
50 Гц
