Транспортер ТСН.2Б

Цепь с кованным внутренним звеном

Транспортер ТСН.2Б

Цепь с кованным внутренним звеном

Код

ТСН.2Б

Код

ТСН.2Б

Цена по запросу

Транспортер ТСН.2Б - это пластинчатая неразборная цепь с кованым внутренним звеном. Это идеальный выбор для уборки навоза с любым количеством сена и соломы.

Мы предлагаем такие варианты сочетания толщин звеньев на транспортере ТСН.2Б (сталь с повышенным содержанием углерода - ст.5пс, ширина всех звеньев 45 мм):

стандартный. Внутреннее звено 10 мм ст.5пс, боковая пластина - 6 мм ст.5пс, прочность на разрыв - не менее 10 т, идеальное сочетание цены и качества, подходит в большинстве случаев;

усиленный. Внутреннее звено 12 мм ст.5пс, боковая пластина - 6 мм ст.5пс, прочность на разрыв - не менее 13 т, для удлиненных контуров более 160 м;

супер усиленный. Внутреннее звено 12 мм ст.5пс, боковая пластина - 8 мм ст.5пс, прочность на разрыв - не менее 10 т, для очень тяжелых условий работы.

Наше предприятие предлагает 2 типа исполнения цепи ТСН.2Б:

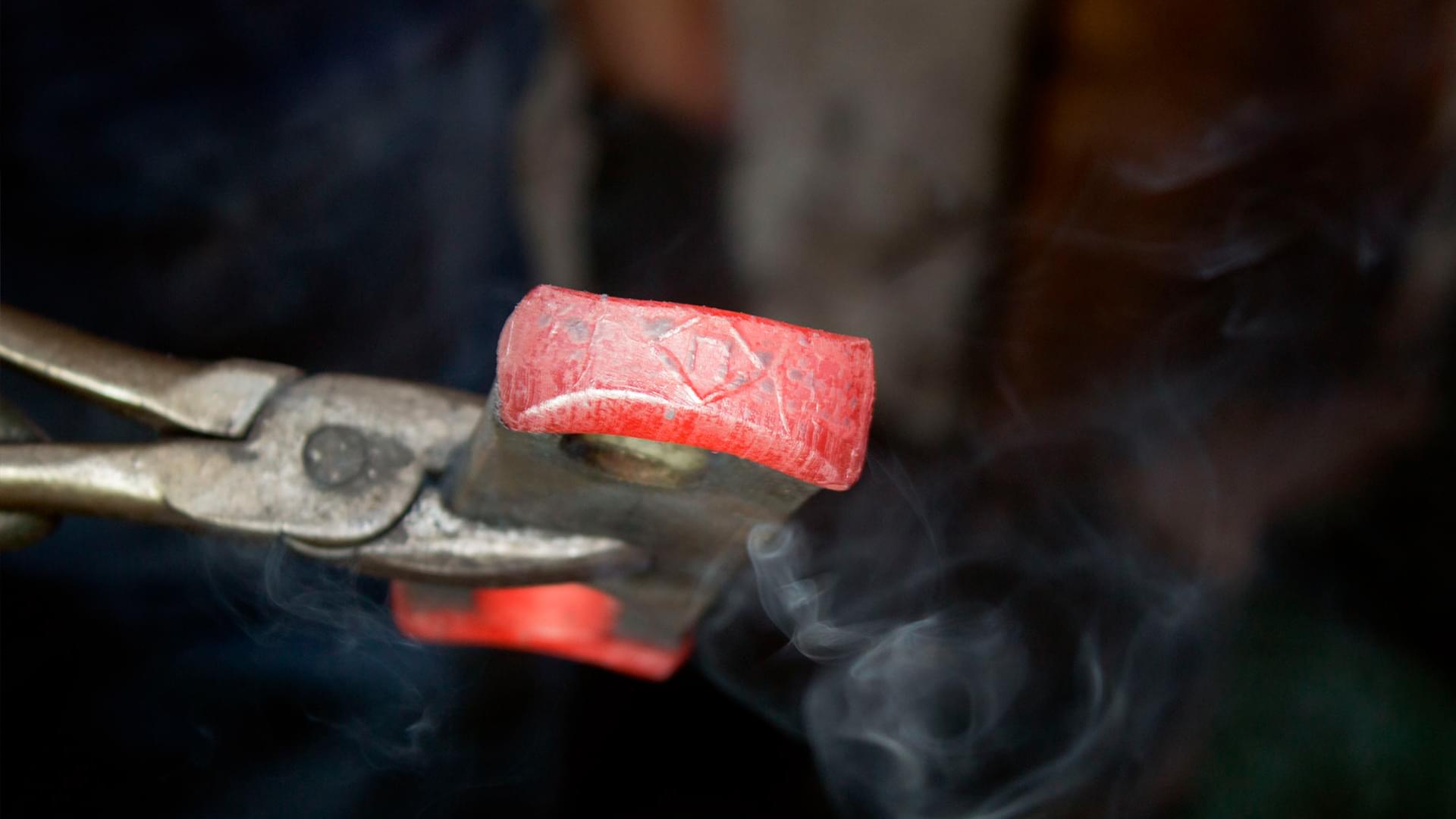

горячеклепанная цепь изготавливается на 60-тонном прессе по запатентованной технологии. На каждом звене за один удар пресса бьётся сразу по 2 заклепки снизу и сверху звена, высота заклепки не менее 7 мм и на каждой из них наносится зарегистрированное клеймо качества «П» в ромбе;

проваренная цепь изготавливается на сварочном полуавтомате с применением проволоки стали Св08Г2С. 1 квадратный миллиметр этой сварки выдерживает нагрузку в 100 кг.

в местах работы транспортера днище усиленно полосой толщиной 4 мм.

толщина заднего и переднего бортов – 1,5 мм, усиленны холодногнутыми швеллерами толщиной 3 мм.

якорный транспортер с цепи 9*27.

«стол» односторонний (при необходимости, можно сменить звездочку и перестроить «стол» для разбрасывания кормов на 2 стороны).

карданный вал – квадратный с усиленным шарниром («ГАЗ»).

14-ти листовые рессоры.

пусто

пусто

пусто

пусто

пусто

пусто

Технические характеристики

Подача за единицу чистого времени

- горизонтального конвейера

6,9 т/ч

- выгрузного конвейера

13,1 т/ч

Параметры навозного канала

- ширина

320 мм

- глубина

120-130 мм

Размеры фермы

стнадарт

Количество обслуживаемых каналов

1 кольцевой

Установленная мощность

6,2 кВт

- горизонтального конвейера

4 кВт

- выгрузного конвейера

2,2 кВт

Скорость движения цепи

- горизонтального конвейера

11,4 м/мин

- выгрузного конвейера

43,2 м/мин

Трудоемкость монтажа

40 чел/час

Длина контура цепи

- горизонтального конвейера

160 м

- выгрузного конвейера

14 м

Мксимальная длина контура цепи

- горизонтального конвейера

220 м

- выгрузного конвейера

21 м

Угол установки наклонного транспортера, не более

30 град.

Высота погрузки, не более

2,65 м

Количество обслуживаемых животных

100-110 голов

Масса

2300 кг

Номинальное напряжение

380 В

Частота тока

50 Гц

пусто

пусто

пусто

пусто

Схема транспортера ТСН.2Б

Приводная станция выгрузного конвейера Нажмите на кнопку, чтобы узнать больше
Камера с катком и транспортером Нажмите на кнопку, чтобы узнать больше
Приводная станция горизонтального конвейера Нажмите на кнопку, чтобы узнать больше
Шкаф управления ТСН Нажмите на кнопку, чтобы узнать больше
Цепь ТСН.2Б 5,55 м, i=1,10 м, горячеклепаная Нажмите на кнопку, чтобы узнать больше
Цепь ТСН.2Б 5,55 м, i=1,10 м, проваренная Нажмите на кнопку, чтобы узнать больше
Цепь ТСН.2Б 5,55 м, i=1,10 м, горячеклепаная Нажмите на кнопку, чтобы узнать больше
Лоток "U"-образный Нажмите на кнопку, чтобы узнать больше
Ролик ТСН.2Б поворотно-натяжной с плечом Нажмите на кнопку, чтобы узнать больше
Ролик ТСН.2Б/Ф324 поворотный на горизонт Нажмите на кнопку, чтобы узнать больше

Запчасти ТСН.2Б
